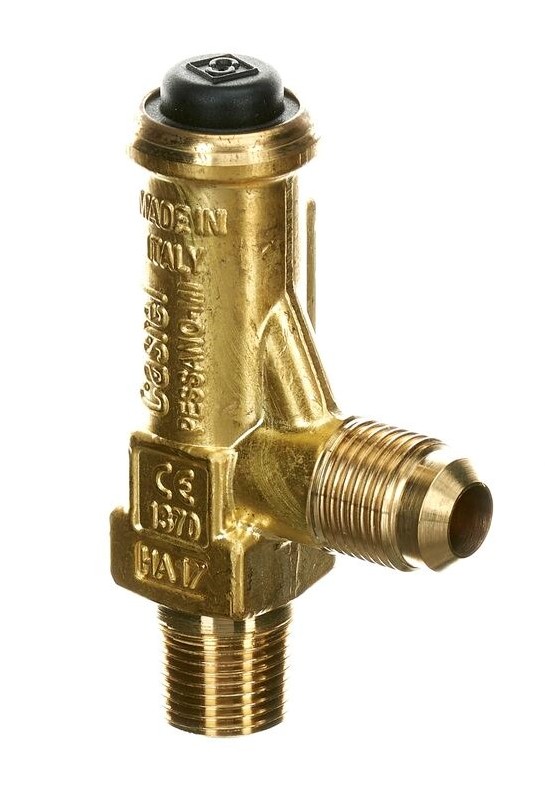

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН CASTEL Safety Valve 3/8"NPT x 3/8"SAE Bar 35,0, 3060/33C350
- Артикул: 3060/33C350
- Бренд: Castel
- Количество штук в упаковке: 45
- Коэффициент сброса Kd: 0,63
- Подсоединение 1 Резьба ВХОД дюйм: 3/8" NPT
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -50 / +120
- Проходное сечение мм2: 38,5
- Диапазон настройки давления bar: 9 → 50
- Максимальное рабочее давление MWP Бар: 55
- Подсоединение 2 Резьба ВЫХОД дюйм: 3/8" SAE
Описание
Предохранительный клапан Castel 3060/33C350 предназначен для предотвращения повышения давления в системах охлаждения и сосудистых элементах; настройка срабатывания осуществляется в диапазоне от 9 до 50 бар при допустимом рабочем давлении до 55 бар. Рабочая температура узла охватывает интервал от −50 до +120 °C, коэффициент сброса Kd составляет 0,63, а эквивалентное проходное сечение равно 38,5 мм², что определяет рассеиваемую массовую и объёмную пропускную способность при открытии.
Клапан выполнен с резьбовыми соединениями для интеграции в трубопроводы: входная резьба 3/8" NPT и выходная 3/8" SAE; такая конструкция обеспечивает упрощённое подключение к стандартным фитингам холодильных и технологических систем. Конфигурация запорно-сбрасывающего узла и заданные гидравлические параметры обеспечивают калиброванный сброс избыточного давления без конструктивных изменений магистрали.
Из-за заданных пределы рабочих температур, диапазона настройки и максимального рабочего давления изделие применимо в промышленных и коммерческих холодильных установках, включая ресиверы и другие сосуды давления, компрессорные агрегаты и участки системы, требующие механической защиты от превышения допустимого давления; совместимость по резьбовым соединениям обеспечивает монтаж с распространёнными элементами трубопроводов.
