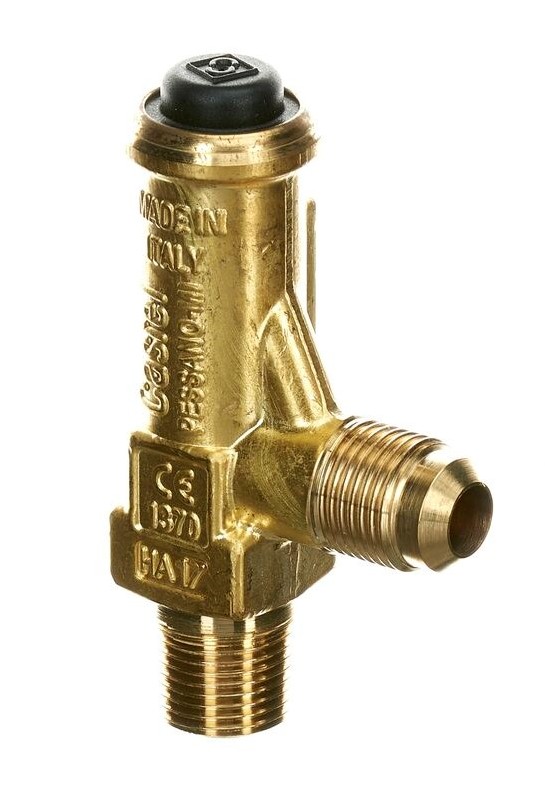

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН CASTEL Safety Valve 3/8"NPT x 3/8"SAE Bar 31,0, 3060/33C310
- Артикул: 3060/33C310
- Бренд: Castel
- Количество штук в упаковке: 45
- Коэффициент сброса Kd: 0,63
- Подсоединение 1 Резьба ВХОД дюйм: 3/8" NPT
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -50 / +120
- Проходное сечение мм2: 38,5
- Диапазон настройки давления bar: 9 → 50
- Максимальное рабочее давление MWP Бар: 55
- Подсоединение 2 Резьба ВЫХОД дюйм: 3/8" SAE
Описание
Предохранительный клапан разработан для сброса избыточного давления в гидравлических и холодильных контурах; рабочий температурный интервал охватывает диапазон от −50 °C до +120 °C, допустимое рабочее давление достигает 55 бар, а уставка срабатывания может быть установлена в пределах примерно 9–50 бар. Параметры пропускной способности представлены коэффициентом сброса Kd 0,63 и эквивалентной площадью проходного сечения порядка 38,5 мм², что определяет скорость отвода перетока рабочих сред при срабатывании.
Клапан выполнен с резьбовыми присоединениями: входная резьба соответствует стандарту NPT 3/8", выходная — SAE 3/8", что обеспечивает механическое сопряжение с распространёнными трубными и фитинговыми системами. Конфигурация соответствует исполнению для встраивания в напорные линии и организации точек аварийного сброса давления.
Применение целесообразно в системах холодоснабжения и технологических установках, где требуется защита сосудов и компонентов при рабочем диапазоне температур и давлений, указанных выше; совместимость с типовыми 3/8" NPT/SAE соединениями обеспечивает интеграцию в стандартные магистрали холодильной техники и компрессорные станции.
