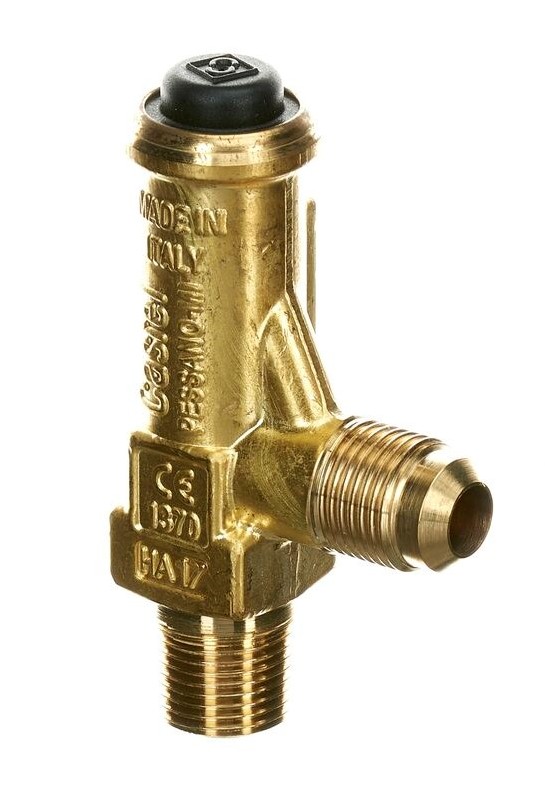

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН CASTEL Safety Valve 3/8"NPT x 3/8"SAE Bar 30,0, 3060/33C300
- Артикул: 3060/33C300
- Бренд: Castel
- Количество штук в упаковке: 45
- Коэффициент сброса Kd: 0,63
- Подсоединение 1 Резьба ВХОД дюйм: 3/8" NPT
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -50 / +120
- Проходное сечение мм2: 38,5
- Диапазон настройки давления bar: 9 → 50
- Максимальное рабочее давление MWP Бар: 55
- Подсоединение 2 Резьба ВЫХОД дюйм: 3/8" SAE
Описание
Предохранительный клапан Castel (модель 3060/33C300) имеет регулируемую уставку давления в диапазоне 9–50 бар при максимально допустимом рабочем давлении 55 бар, рабочий температурный диапазон устройства составляет −50 … +120 °C; эти параметры определяют область его применения и требования к монтажу в системах с заданными термодинамическими режимами.
Клапан выполнен с резьбовыми присоединениями для интеграции в трубопроводы: вход — 3/8" NPT, выход — 3/8" SAE; конструктивно это обеспечивает прямое встраивание в порты соответствующих типов и упрощает подключение линий сброса. Параметры пропускной способности заданы проходным сечением 38,5 мм² и коэффициентом сброса Kd = 0,63, что применяется при расчетах массового или объемного расхода при срабатывании.
Применение клапана ориентировано на защиту сосудов и компонентов холодильных и технологических систем от превышения давления; он совместим с типовыми средами и режимами, используемыми в торговом и промышленном холодильном оборудовании, при соблюдении указанных предельных значений давления и температуры и соответствия типов резьбовых соединений. Производитель: Castel.
