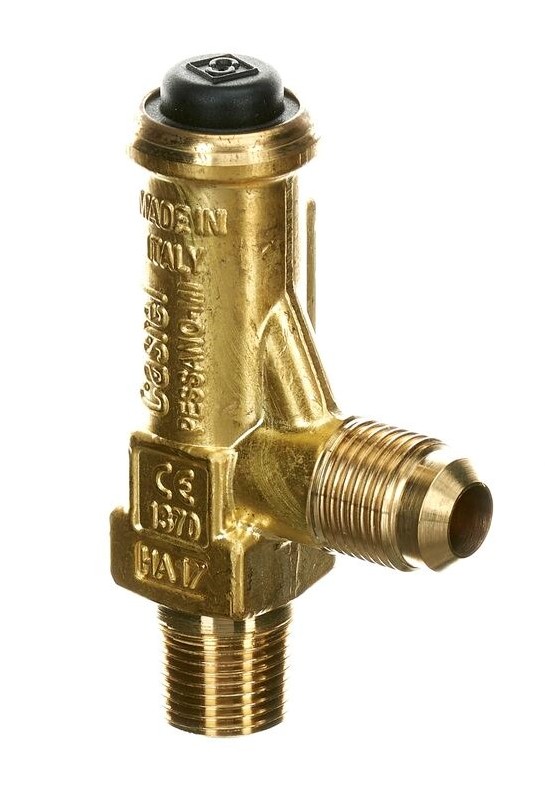

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН CASTEL Safety Valve 3/8"NPT x 3/8"SAE Bar 29,5, 3060/33C295
- Артикул: 3060/33C295
- Бренд: Castel
- Количество штук в упаковке: 45
- Коэффициент сброса Kd: 0,63
- Подсоединение 1 Резьба ВХОД дюйм: 3/8" NPT
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -50 / +120
- Проходное сечение мм2: 38,5
- Диапазон настройки давления bar: 9 → 50
- Максимальное рабочее давление MWP Бар: 55
- Подсоединение 2 Резьба ВЫХОД дюйм: 3/8" SAE
Описание
Клапан безопасности Castel рассчитан для работы в широком температурном диапазоне от −50 °C до +120 °C и предназначен для сброса избыточного давления в холодильных и технологических системах. Диапазон установки давления охватывает значения примерно от 9 до 50 bar, при этом максимальное допустимое рабочее давление аппарата составляет 55 bar; проходное сечение сопла составляет 38,5 мм², что в сочетании с коэффициентом сброса Kd = 0,63 определяет пропускную способность при срабатывании.
Конструкция предусматривает стандартные резьбовые соединения для встраивания в трубопроводы и оборудование: входное соединение выполнено по резьбе 3/8" NPT, выход — 3/8" SAE, что обеспечивает совместимость с типовыми фитингами и портами в холодильных установках. Механизм клапана обеспечивает возможность регулировки уставки в пределах рабочего диапазона и срабатывание при достижении установленного давления для защиты сосудов и элементов системы.
Применение клапана целесообразно в промышленных холодильных контурах и технологических системах, где требуются устройства для аварийного сброса давления в пределах указанных параметров; типоразмеры резьбовых соединений и заявленные рабочие давления делают изделие совместимым с типовой арматурой холодильной и технологической отрасли.
