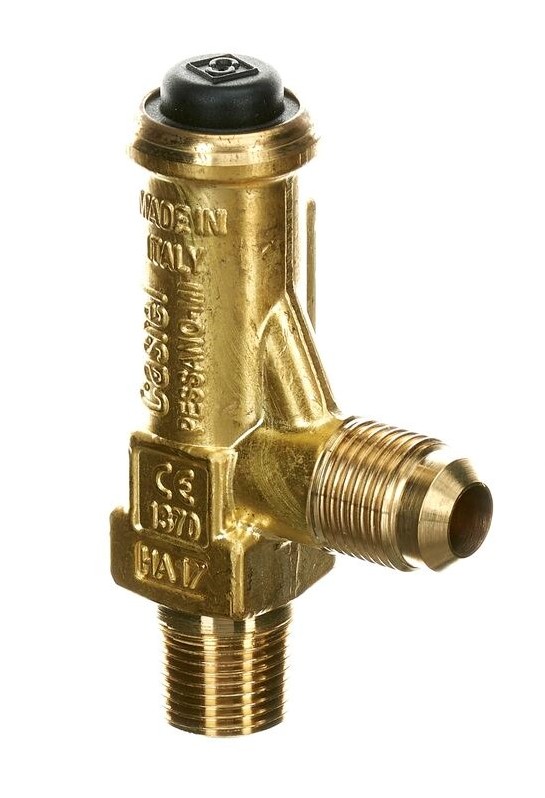

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН CASTEL Safety Valve 3/8"NPT x 3/8"SAE Bar 29, 3060/33C290
- Артикул: 3060/33C290
- Бренд: Castel
- Количество штук в упаковке: 45
- Коэффициент сброса Kd: 0,63
- Подсоединение 1 Резьба ВХОД дюйм: 3/8" NPT
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -50 / +120
- Проходное сечение мм2: 38,5
- Диапазон настройки давления bar: 9 → 50
- Максимальное рабочее давление MWP Бар: 55
- Подсоединение 2 Резьба ВЫХОД дюйм: 3/8" SAE
Описание
Предохранительный клапан Castel модели 3060/33C290 рассчитан на работу в широком температурном диапазоне от −50 °C до +120 °C и допускает настройку срабатывания в интервале примерно от 9 до 50 бар при максимальном рабочем давлении до 55 бар; геометрическая пропускная способность определяется проходным сечением около 38,5 мм² и коэффициентом сброса Kd = 0,63.
Устройство выполнено с резьбовыми подсоединениями: входной порт с внутренней резьбой 3/8" NPT и выходной порт с резьбой 3/8" SAE, что обеспечивает привычные монтажные стыки в холодильных контурах; конструкция допускает регулировку уставки давления в заданном диапазоне и предназначена для установки в трубопроводе или на аппаратах для защиты от избыточного давления.
Клапан применим для защиты сосудов и компонентов промышленных холодильных систем и технологического оборудования при эксплуатации в условиях, соответствующих указанным рабочим температуре и давлению; типоразмеры и резьбовые соединения совместимы с оборудованием, использующим стандарты NPT и SAE для линий сброса.
