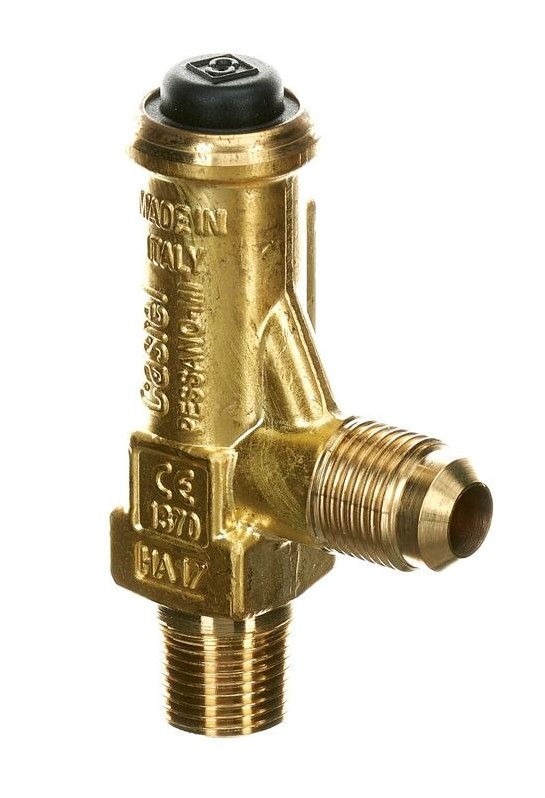

КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ CASTEL Safety Valve 3/8"NPT x 3/8"SAE Bar 28,0, 3060/33C280
- Артикул: 3060/33C280
- Бренд: Castel
- Количество штук в упаковке: 45
- Коэффициент сброса Kd: 0,63
- Подсоединение 1 Резьба ВХОД дюйм: 3/8" NPT
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -50 / +120
- Проходное сечение мм2: 38,5
- Диапазон настройки давления bar: 9 → 50
- Максимальное рабочее давление MWP Бар: 55
- Подсоединение 2 Резьба ВЫХОД дюйм: 3/8" SAE
Описание
Предохранительный клапан Castel (модель 3060/33C280) рассчитан на эксплуатацию в температурном диапазоне от −50 °C до +120 °C и предназначен для срабатывания в диапазоне уставок 9–50 бар при максимально допустимом рабочем давлении 55 бар. Гидравлические параметры включают эффективное проходное сечение 38,5 мм² и коэффициент сброса Kd 0,63, что используется при расчётах пропускной способности для заданных перепадов давления и характеров хладагента.
Конструкция предусматривает резьбовые присоединения для интеграции в трубопроводы холодильных систем: входная резьба выполнена по NPT 3/8", выходная — по SAE 3/8", что обеспечивает совместимость с распространёнными соединительными элементами и линиями сброса. Механизм позволяет регулировать уставку срабатывания в заданном диапазоне давления без изменения основных монтажных соединений, обеспечивая контролируемый выпуск среды из защищаемого сосуда.
Клапан применяется для защиты сосудов и отдельных узлов холодильных и технологических систем от превышения рабочего давления; температурный диапазон и диапазон уставок делают его пригодным как для низкотемпературных контуров, так и для среднетемпературных приложений. При подборе учитываются гидравлические характеристики клапана (площадь проходного сечения и Kd) и максимальное рабочее давление системы для обеспечения требуемой пропускной способности при заданных условиях эксплуатации.
