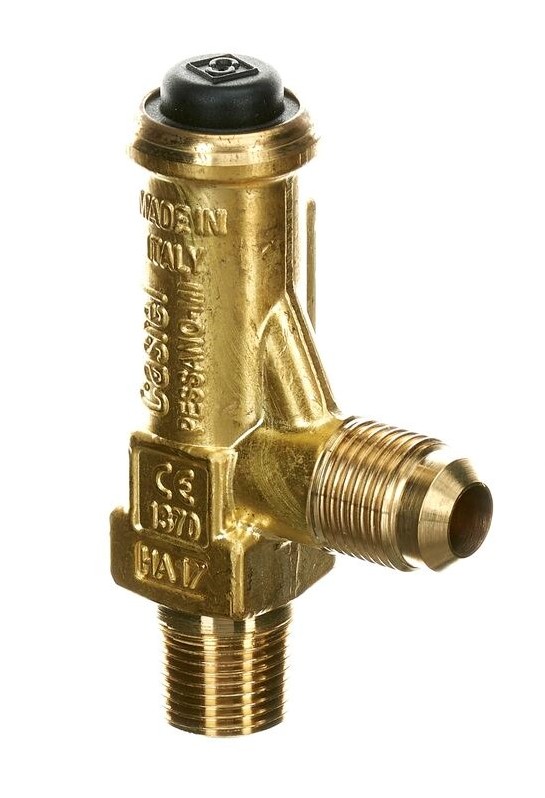

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН CASTEL Safety Valve 1/4"NPT x 1/2"SAE Bar 45,0, 3060/24C450
- Артикул: 3060/24C450
- Бренд: Castel
- Количество штук в упаковке: 45
- Коэффициент сброса Kd: 0,69
- Подсоединение 1 Резьба ВХОД дюйм: 1/4" NPT
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -50 / +120
- Проходное сечение мм2: 38,5
- Диапазон настройки давления bar: 9 → 50
- Максимальное рабочее давление MWP Бар: 55
- Подсоединение 2 Резьба ВЫХОД дюйм: 1/2" SAE
Описание
Предохранительный клапан Castel разработан для ограничения избыточного давления в холодильных контурах и технологических сосудах; настройка срабатывания возможна в диапазоне 9–50 бар, при этом допустимое максимально рабочее давление составляет 55 бар. Рабочий температурный диапазон от −50 °C до +120 °C обеспечивает эксплуатацию в условиях низких и повышенных температур, коэффициент сброса Kd 0,69 и проходное сечение 38,5 мм² определяют пропускную способность при открытии клапана.
Клапан имеет резьбовые присоединения для встраивания в трубопроводы: входное соединение 1/4" NPT и выходное 1/2" SAE, что обеспечивает совместимость с типовыми фитингами и упрощает монтаж в линию высокого давления. Конструкция предусматривает регулирование уставки давления в указанном диапазоне; исполнение рассчитано на работу при давлениях до максимально допустимого значения без превышения рабочего ресурса системы.
Применение включает защиту ресиверов, компрессорных линий и других элементов холодильных и технологических систем, работающих в пределах заявленных температур и давлений; граничные параметры делают клапан пригодным для промышленных и коммерческих холодильных установок, где требуется сброс при давлениях до указанных значений.
