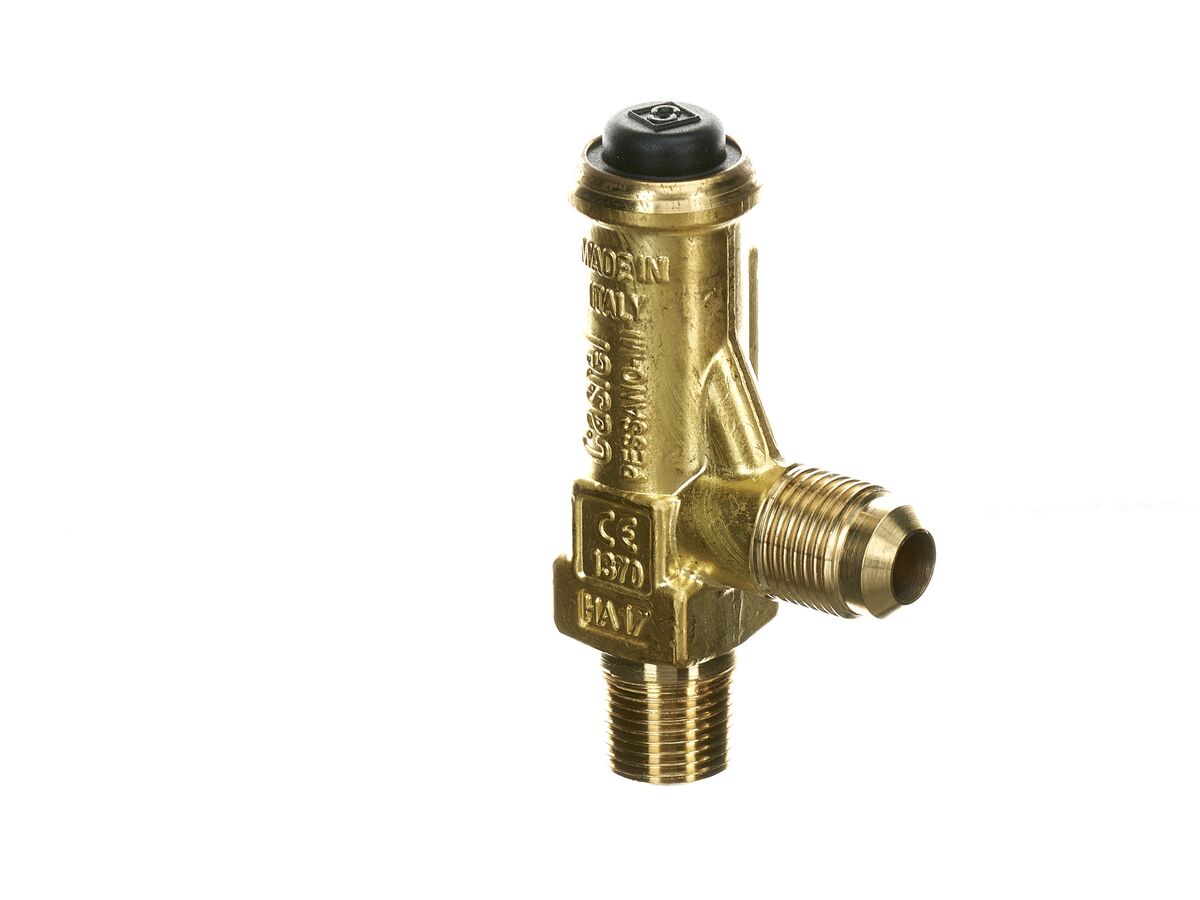

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН CASTEL Safety Valve 1/4"NPT x 3/8"SAE 50 Bar, 3060/23C500

Описание

Предохранительный клапан Castel 3060/23C500 рассчитан на регулировку уставки давления в диапазоне от 9 до 50 бар при максимальном рабочем давлении 55 бар, что определяет пределы срабатывания и допустимую эксплуатационную нагрузку. Температурный диапазон эксплуатации от −50 до +120 °C позволяет использовать изделие в средах с низкими и повышенными температурами. Проходное сечение 38,5 мм² в сочетании с коэффициентом сброса Kd ≈ 0,63 характеризуют пропускную способность клапана и служат исходными данными для гидравлического расчёта сброса рабочей среды при срабатывании.

Конструкция предусматривает регулируемую уставку с автоматическим открытием при превышении заданного давления и последующим самозакрытием при его снижении; геометрия и исполнение резьбовых присоединений ориентированы на встроенную установку в трубопровод или на патрубок сосуда. Входное соединение выполнено по резьбе 1/4" NPT, выходное — по 3/8" SAE, что обеспечивает прямую стыковку с распространёнными фитингами и упрощает монтаж в составе гидравлической магистрали. Соотношение рабочего давления и диапазона настройки обеспечивает проектный запас по давлению.

Применяется для защиты сосудов и других элементов холодильных систем и технологических контуров, эксплуатируемых в пределах указанных температурных и давленческих характеристик. Совместимость с NPT и SAE соединениями делает клапан пригодным для интеграции в промышленные и коммерческие холодильные установки, магистрали компрессорных узлов, конденсаторов и испарителей при соответствии рабочих условий указанным параметрам.

Документация

Opisanie-3060.pdf
(286.30 Kb)
