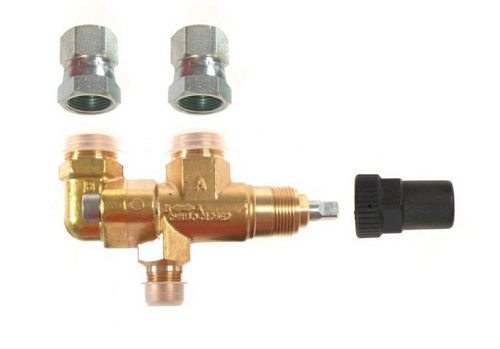

ТРЁХХОДОВЫЙ ВЕНТИЛЬ ДЛЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА, 3032N/32
- Артикул: 3032N/32
- Бренд: Castel
- Количество штук в упаковке: 14
- Комплект соединительных муфт: 3039.2
- Подсоединение 1 Резьба ВХОД дюйм: 3/8" NPT
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -50 / +150
- Максимальное рабочее давление MWP Бар: 80
- Подсоединение 2 Резьба ВЫХОД дюйм: 1/4" NPT
- Пропускная способность Kv (m3/h): 2,5
Описание
Трёхходовой вентиль Castel 3032N/32 предназначен для организации двух ветвей предохранительных клапанов в холодильных контурах и обеспечивает переключение подачи сброса между рабочим и изолируемым клапаном. Пропускная способность клапана выражена значением Kv ≈ 2,5 м3/ч, что определяет его гидравлическую способность пропускать сбросной поток при штатных режимах работы; допустимое рабочее давление составляет до 80 бар, а температурный диапазон эксплуатации — от −50 °C до +150 °C.
Конструктивно вентиль выполнен по трёхходовой схеме с резьбовыми присоединениями для прямого подключения предохранительных клапанов и трубопроводов, что обеспечивает возможность переключения и полной изоляции одного из клапанов при проведении сервисных работ. Подсоединения выполнены по типу NPT: входная резьба 3/8" NPT и выходная 1/4" NPT, что обеспечивает совместимость с типовыми фитингами и облегчает интеграцию в существующие магистрали.
Для монтажа и соединения предусмотрен комплект соединительных муфт под артикулом 3039.2, комплектность поставки — 14 штук в упаковке, что учитывается при планировании монтажных и складских операций. Применение вентиля ориентировано на промышленные холодильные системы, технологические контуры пищевой промышленности и логистические холодильные установки, где требуется организация резервирования и обслуживание предохранительных устройств без остановки основного контура.
