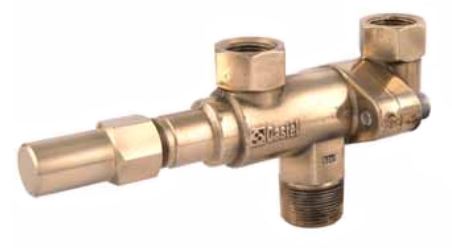

ТРЁХХОДОВЫЙ ВЕНТИЛЬ ДЛЯ ПРЕДОХРАНИТЕЛЬНОГО КЛАПАНА, 3032N/108

Описание

Модель 3032N/108 от производителя Castel представляет собой трёхходовой вентиль, предназначенный для организации последовательного подключения двух предохранительных клапанов в холодильных системах; конструктивно устройство обеспечивает один общий порт для связи с магистралью и два ответвления для подключения предохранителей. Пропускная способность клапана характеризуется значением Kv, эквивалентным 20 м3/ч, что определяет гидравлическую способность при расчёте потерь давления и подборе предохранительных элементов. Максимальное рабочее давление клапана составляет 80 бар, а эксплуатационный температурный диапазон охватывает условия от −50 до +150 °C, что позволяет применять его в широком спектре холодильных и технологических режимов.

Соединения выполнены в стандарте NPT: входной порт рассчитан на резьбу 1 1/4" NPT, выходной порт — 1" NPT, что обеспечивает прямое резьбовое подключение к трубопроводам и корпусам предохранительных клапанов соответствующих типоразмеров. Конструкция предназначена для переключения рабочей линии — один предохранительный клапан может находиться под давлением и включён в систему, в то время как второй изолирован и может быть выведен для сервисных работ без полной разгерметизации магистрали.

Применение вентиля целесообразно в промышленных холодильных агрегатах, технологических системах пищевой и логистической инфраструктуры, где требуется резервирование или поочередная эксплуатация предохранительных устройств; типоразмеры резьбовых подключений и заявленные рабочие параметры делают его совместимым с типовыми NPT-предохранительными клапанами и системами с повышенным давлением. Поставляется в упаковке по одному изделию.
