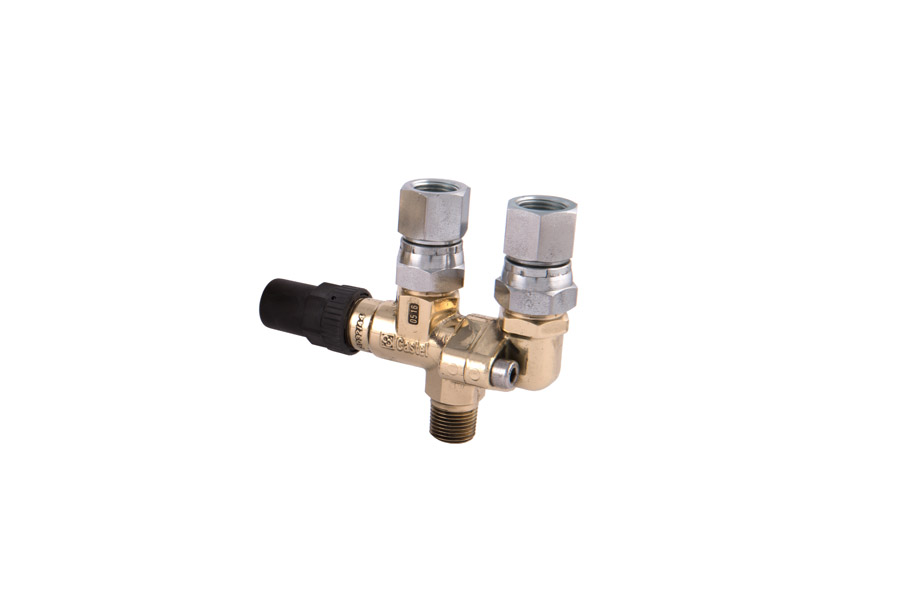

ТРЕХХОДОВОЙ ВЕНТИЛЬ ДЛЯ ПРЕДОХРАН. КЛАПАНОВ CASTEL Changeover Valve 3/8" NPT x 3/8" NPT, 3032/33
- Артикул: 3032/33
- Бренд: Castel
- Количество штук в упаковке: 14
- Комплект соединительных муфт: 3039.3
- Подсоединение 1 Резьба ВХОД дюйм: 3/8" NPT
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +120
- Максимальное рабочее давление MWP Бар: 80
- Подсоединение 2 Резьба ВЫХОД дюйм: 3/8" NPT
- Пропускная способность Kv (m3/h): 2,5
Описание
Трехходовой переключающий клапан Castel, модель 3032/33, рассчитан на эксплуатацию в широком температурном диапазоне от −40 до +120 °C и на максимальное рабочее давление до 80 бар; гидравлические характеристики соответствуют коэффициенту пропускной способности Kv 2,5 м3/ч, что определяет пропускную способность при заданных перепадах давления. Соединения выполнены в виде внутренней NPT-резьбы диаметром 3/8" на входе и выходе, обеспечивая стыковку с типовыми трубными фитингами.

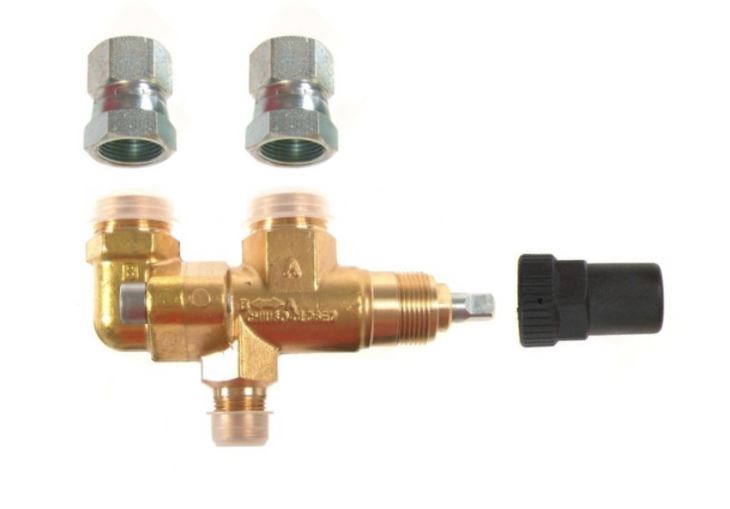

Конструкция обеспечивает переключение между двумя предохранительными клапанами: один канал стабильно подключён и остаётся под давлением, второй может быть изолирован для проведения регламентных работ. Трехходовой корпус организует направление сбросного потока без необходимости демонтажа защищаемого клапана; для монтажа предусмотрен комплект соединительных муфт 3039.3.
Применение соответствует холодильным контурам и другим системам, где требуется резервирование и обслуживание предохранительных клапанов при сохранении рабочего давления в основном контуре; благодаря резьбовым NPT-присоединениям клапан совместим с распространёнными фитингами промышленных холодильных и технологических трубопроводов. Упаковка содержит 14 изделий, что учитывается при планировании комплектации монтажных работ.
