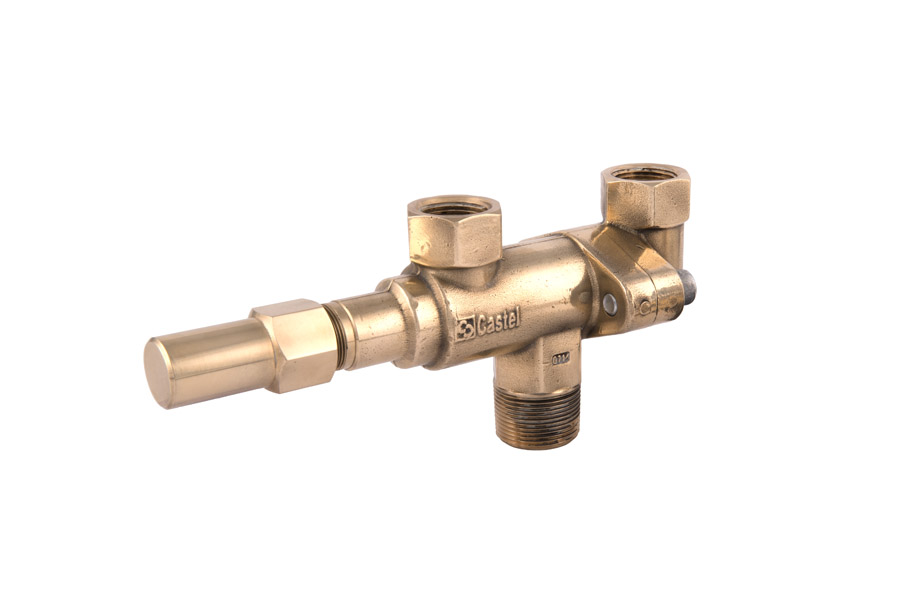

ТРЕХХОДОВОЙ ВЕНТИЛЬ ДЛЯ ПРЕДОХРАН. КЛАПАНОВ CASTEL Changeover Valve 1.1/4" NPT x 1" NPT, 3032/108
- Артикул: 3032/108
- Бренд: Castel
- Количество штук в упаковке: 1
- Подсоединение 1 Резьба ВХОД дюйм: 1 1/4" NPT
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Максимальное рабочее давление MWP Бар: 80
- Подсоединение 2 Резьба ВЫХОД дюйм: 1" NPT
- Пропускная способность Kv (m3/h): 20
Описание
Трехходовой вентиль Castel рассчитан на эксплуатацию в широком температурном диапазоне от −40 °C до +150 °C и допускает рабочее давление до 80 бар; пропускная способность приближена к значению Kv 20 м3/ч, что определяет его способность пропускать объемные потоки при переключениях в контурах защиты от избыточного давления. Соединения выполнены под резьбу NPT: входной порт 1¼" и выходной порт 1" для интеграции в стандартные трубопроводы и арматуру с соответствующими резьбовыми интерфейсами.
Конструкция выполнена как трехходовой переключающий элемент для подсоединения двух предохранительных клапанов: один клапан остаётся под давлением в рабочем контуре, второй находится в изолированном положении; вентиль обеспечивает перевод потока с одного клапана на другой для проведения сервисных и регламентных работ без разборки магистрали. Конфигурация посадочных соединений и проточная схема рассчитаны на последовательное и изолирующее подключение элементов системы предохранительной защиты.
Применяется в холодильных и технологических контурах промышленных систем, где требуется чередование или замена предохранительных клапанов без остановки основного оборудования; совместим с предохранительными клапанами и трубопроводной арматурой, имеющими соответствующие NPT‑резьбы и рассчитанными на аналогичные температурно‑давленностные режимы. Изготовитель — Castel.
