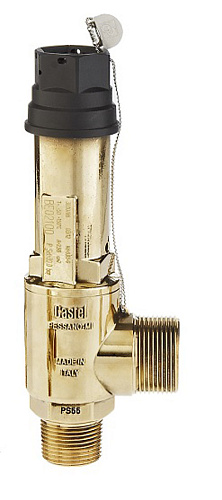

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН CASTEL Safety Valve вх 1" NPT / вых 1.1/4" G 23,3 Bar, 3030/88C233
- Артикул: 3030/88C233
- Бренд: Castel
- Количество штук в упаковке: 8
- Коэффициент сброса Kd: 0,83
- Подсоединение 1 Резьба ВХОД дюйм: 1" NPT
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -50 / +150
- Проходное сечение мм2: 298
- Диапазон настройки давления bar: 8 → 50
- Максимальное рабочее давление MWP Бар: 55
- Подсоединение 2 Резьба ВЫХОД дюйм: 1 1/4" G
- Тип дросселя Orifice type: 298
Описание
Предохранительный клапан предназначен для сброса избыточного давления и рассчитан на настраиваемую уставку в пределах от 8 до 50 бар при максимально допустимом рабочем давлении 55 бар; рабочий температурный диапазон от −50 °C до +150 °C обеспечивает эксплуатацию в широком спектре теплофизических условий. Проходное сечение посадочного отверстия составляет 298 мм², а коэффициент сброса Kd = 0,83 используется при расчётах пропускной способности и подбора клапана по требуемой массовой или объёмной производительности сброса.
Конструкция предусматривает резьбовые присоединения: вход — 1" NPT (трубная коническая резьба), выход — 1¼" G (параллельная BSP), что влияет на выбор способов уплотнения и совмещения с существующей трубной арматурой; соотношение размеров входного и выходного патрубков и тип оребрения отверстия обусловливают направление потока при срабатывании и подбор соединительных элементов при монтаже. Параметры орifice (298 мм²) и коэффициент Kd являются исходными данными при гидравлическом расчёте и выборе уставки для обеспечения требуемой скорости снижения давления.
Клапан применим в системах холодильной и технологической гидравлики, где требуется защита сосудов, магистралей и компонентов от превышения рабочего давления в указанных пределах и при указанных температурах; совместим с трубопроводной арматурой, использующей NPT и G (BSP) резьбы, при условии соблюдения требований к уплотнению и материалам среды.
