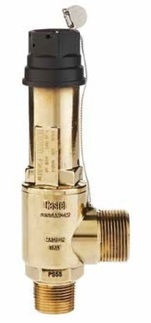

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН CASTEL Safety Valve вх 1" NPT / вых 1.1/4" G 14 Bar, 3030/88C140
- Артикул: 3030/88C140
- Бренд: Castel
- Количество штук в упаковке: 8
- Коэффициент сброса Kd: 0,83
- Подсоединение 1 Резьба ВХОД дюйм: 1" NPT
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -50 / +150
- Проходное сечение мм2: 298
- Диапазон настройки давления bar: 8 → 50
- Максимальное рабочее давление MWP Бар: 55
- Подсоединение 2 Резьба ВЫХОД дюйм: 1 1/4" G
- Тип дросселя Orifice type: 298
Описание
ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН CASTEL Safety Valve (модель 3030/88C140) предназначен для автоматического сброса избыточного давления в диапазоне уставки от 8 до 50 бар при максимальном рабочем давлении до 55 бар; рабочая температура изделия распространяется от −50 °C до +150 °C. Пропускное сечение седла составляет 298 мм², а коэффициент сброса Kd = 0,83, что определяет гидравлическую характеристику и расчетную пропускную способность при заданной уставке.
Конструкция клапана предусматривает входное и выходное присоединения с резьбовыми адаптациями разных стандартов: входное соединение оформлено под 1" NPT, выходное — под 1 1/4" G (параллельная резьба типа G). Типорозмер отверстия (orifice type 298) согласован с указанным проходным сечением, что определяет геометрию канала и влияние на перепад давления при срабатывании. Диапазон настройки давления и величины MWP обеспечивает возможность интеграции в установки с высокими рабочими давлениями при условии соответствия монтажных и эксплуатационных требований.
Предохранительный клапан предназначен для использования в системах охлаждения и технологических линиях, где требуется защита сосудов и трубопроводов от превышения рабочего давления; конструкционные характеристики (температурный диапазон, резьбовые соединения и пропускная способность) определяют совместимость с промышленными холодильными установками, складывскими и пищевыми технологическими контурами при условии соблюдения регламентов по присоединению и герметизации. Поставляется упаковками по 8 штук, что учитывается при логистическом планировании монтажных работ.
