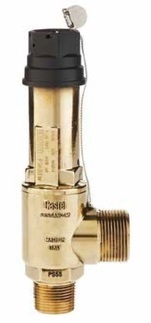

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН CASTEL Safety Valve 1" NPT x 1.1/4" G Bar 12,0, 3030/88C120
- Артикул: 3030/88C120
- Бренд: Castel
- Количество штук в упаковке: 8
- Коэффициент сброса Kd: 0,83
- Подсоединение 1 Резьба ВХОД дюйм: 1" NPT
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -50 / +150
- Проходное сечение мм2: 298
- Диапазон настройки давления bar: 8 → 50
- Максимальное рабочее давление MWP Бар: 55
- Подсоединение 2 Резьба ВЫХОД дюйм: 1 1/4" G
- Тип дросселя Orifice type: 298
Описание
Предохранительный клапан Castel Safety Valve 1" NPT x 1.1/4" G (модель 3030/88C120) представляет собой устройство с регулировкой уставки давления в пределах примерно 8–50 бар и предельным допустимым рабочим давлением 55 бар; рабочая температура изделия рассчитана на диапазон от −50 до +150 °C. Проходное сечение клапана составляет 298 мм² при коэффициенте сброса Kd 0,83, что является определяющими параметрами для расчёта пропускной способности при сбросе избыточного давления.
Конструкция предусматривает резьбовое присоединение входного патрубка 1" NPT и выходного патрубка 1 1/4" G; тип дросселя соответствует указанному проходному сечению 298 мм², а настройка уставки осуществляется в пределах заданного давления, что позволяет интегрировать клапан в различные контуры охлаждения и технологические сосуды. Максимальное рабочее давление и параметры проходного сечения применяются при выборе места установки и расчётах трубопроводной арматуры.
Клапан применяется в системах хладообеспечения и технологических холодильных контурах для предотвращения превышения допустимого давления в сосудах и линиях; совместим с оборудованием пищевой промышленности, складов и логистических центров при условии соответствия рабочим давлениям и температурному режиму конкретной системы.
