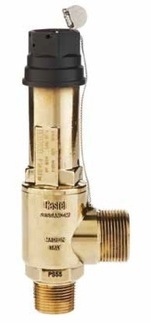

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН CASTEL Safety Valve 3/4" NPT x 3/4" G Bar 50,0, 3030/66C500
- Артикул: 3030/66C500
- Бренд: Castel
- Количество штук в упаковке: 15
- Коэффициент сброса Kd: 0,9
- Подсоединение 1 Резьба ВХОД дюйм: 3/4" NPT
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -50 / +150
- Проходное сечение мм2: 113
- Диапазон настройки давления bar: 8 → 50
- Максимальное рабочее давление MWP Бар: 55
- Подсоединение 2 Резьба ВЫХОД дюйм: 3/4" G
Описание
Модель Castel Safety Valve 3/4" NPT x 3/4" G Bar 50,0 (3030/66C500) рассчитана на работу в температурном диапазоне от −50 °C до +150 °C; настройка срабатывания возможна в интервале приближенно 8–50 бар при допустимом максимальном рабочем давлении до 55 бар. Проходное сечение в 113 мм² и коэффициент сброса Kd = 0,9 определяют пропускную способность клапана при расчётах экспульсии рабочей среды и выборе перепускного сечения для конкретного технологического контура.
Клапан оснащён резьбовыми присоединениями разных типов: входное соединение выполнено под 3/4" NPT (коническая резьба), выходное — под 3/4" G (параллельная резьба), что требует использования соответствующих уплотнений или переходников при монтаже в существующие трубопроводные сети. Конфигурация присоединений предназначена для прямой интеграции в трубопроводы холодильных и технологических систем с указаными стандартами резьб.
Параметры дискретизации срабатывания (диапазон настройки давления) в сочетании с заданным Kd и значением проходного сечения позволяют проводить точные гидравлические расчёты по пропускной способности и падению давления при аварийных сбросах; это важно при подборе устройства в составе защитных систем сосудов и контуров под давлением.
Клапан применяется для защиты сосудов и элементов холодильных систем в условиях эксплуатации с рабочими температурами и давлениями, соответствующими указанным пределам, и монтируется в системах торговли, логистики и пищевой промышленности, где используются резьбовые подключения NPT/G; комплектность — 15 штук в упаковке — учитывается при планировании запасных частей и монтажных работ.
