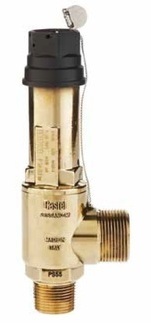

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН CASTEL Safety Valve 3/4" NPT x 3/4" G Bar 15,0, 3030/66C150
- Артикул: 3030/66C150
- Бренд: Castel
- Количество штук в упаковке: 15
- Коэффициент сброса Kd: 0,9
- Подсоединение 1 Резьба ВХОД дюйм: 3/4" NPT
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -50 / +150
- Проходное сечение мм2: 113
- Диапазон настройки давления bar: 8 → 50
- Максимальное рабочее давление MWP Бар: 55
- Подсоединение 2 Резьба ВЫХОД дюйм: 3/4" G
Описание
Предохранительный клапан Castel модели 3030/66C150 предназначен для автоматического сброса избыточного давления в технологических и холодильных системах. Устройство имеет регулировку давления срабатывания в пределах 8–50 бар и рассчитано на максимальное рабочее давление до 55 бар; температурный диапазон эксплуатации составляет −50…+150 °C. Коэффициент сброса Kd равен 0,9, а эффективное проходное сечение составляет 113 мм², что определяет пропускную способность при срабатывании.
Клапан выполнен с резьбовыми присоединениями для прямого монтажа: входное соединение реализовано в стандарте 3/4" NPT, выходное — 3/4" G, что обеспечивает совместимость с распространёнными трубными магистралями и фитингами. Конструкция предусматривает регулировку давления срабатывания в заданном диапазоне и элементы, обеспечивающие герметичность седла при рабочем давлении.
Применим для защиты сосудов, магистралей и компонентов холодильных установок, а также технологического оборудования, где требуется автоматический сброс избыточного давления в диапазоне указанных рабочих параметров. Резьбовые подключения и температурный диапазон допускают эксплуатацию в низкотемпературных холодильных системах и при повышенных температурах технологических процессов.
