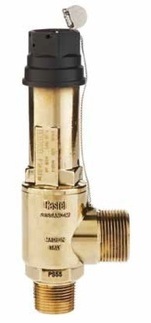

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН CASTEL Safety Valve 1/2" G x 3/4" G Bar 45,0, 3030/44G450
- Артикул: 3030/44G450
- Бренд: Castel
- Количество штук в упаковке: 15
- Коэффициент сброса Kd: 0,9
- Подсоединение 1 Резьба ВХОД дюйм: 1/2" G
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -50 / +150
- Проходное сечение мм2: 113
- Диапазон настройки давления bar: 8 → 50
- Максимальное рабочее давление MWP Бар: 55
- Подсоединение 2 Резьба ВЫХОД дюйм: 3/4" G
Описание
Предохранительный клапан Castel Safety Valve 1/2" G x 3/4" G Bar 45,0 (3030/44G450) рассчитан на эксплуатацию в широком температурном диапазоне от −50 °C до +150 °C и обеспечивает регулировку давления срабатывания в пределах от 8 до 50 бар при максимальном допустимом рабочем давлении 55 бар. Проходное сечение седла составляет 113 мм², коэффициент сброса (Kd) равен 0,9, что определяет гидравлическую пропускную способность и характеристику расхода при открытом состоянии клапана.
Конструкция предназначена для встраивания в трубопроводы посредством резьбовых присоединений: входное соединение 1/2" G и выходное 3/4" G. Наличие выраженного пропускного сечения и высокий коэффициент сброса указывают на проектирование клапана для эффективного отвода избыточного давления при кратковременных и установившихся перегрузках; настройка срабатывания реализована в указанном диапазоне давления, что позволяет подбирать уставку в зависимости от назначения узла.
Применение данного предохранительного клапана уместно в системах холодильной техники и технологических системах, где требуется защита сосудов и элементов трубопроводов от избыточного давления в заданных температурных условиях. Диапазон настройki давления и допустимое рабочее давление делают устройство пригодным для использования на ресиверах, магистралях высокого давления и в узлах компрессорных блоков при соблюдении соответствующих требований совместимости с рабочей средой.
