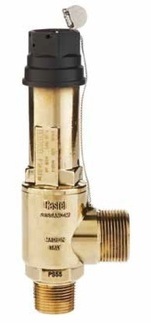

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН CASTEL Safety Valve 1/2" G x 3/4" G Bar 32,0, 3030/44G320
- Артикул: 3030/44G320
- Бренд: Castel
- Количество штук в упаковке: 15
- Коэффициент сброса Kd: 0,9
- Подсоединение 1 Резьба ВХОД дюйм: 1/2" G
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -50 / +150
- Проходное сечение мм2: 113
- Диапазон настройки давления bar: 8 → 50
- Максимальное рабочее давление MWP Бар: 55
- Подсоединение 2 Резьба ВЫХОД дюйм: 3/4" G
Описание
Предохранительный клапан Castel (модель 3030/44G320, маркировка содержит значение 32,0 бар) рассчитан на работу в широком температурном диапазоне от −50 до +150 °C и предназначен для сброса избыточного давления в системах, где допустимое рабочее давление не превышает 55 бар. Диапазон настройки срабатывания клапана охватывает значения от 8 до 50 бар, при этом проходное сечение 113 мм² и коэффициент сброса Kd = 0,9 определяют его пропускную способность при аварийном сбросе среды.
Клапан выполнен с резьбовыми присоединениями: входное соединение G 1/2 и выходное G 3/4, что обеспечивает прямую установку в трубопроводные участки или в ответные фитинги соответствующих типоразмеров. Конструктивно устройство обеспечивает регулировку уставки срабатывания в пределах заявленного диапазона и выдерживает эксплуатационное давление до уровня максимального рабочего давления.
Применяется для защиты сосудов, трубопроводов и других компонентов холодильных и технологических систем от избыточного давления; температурные ограничения допускают использование в низкотемпературных и нагруженных по температуре средах до +150 °C. Упаковка по 15 штук предназначена для комплектования запасных частей при серийной установке и обслуживания систем.
