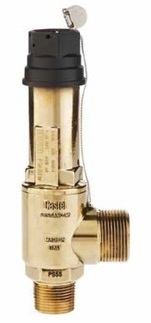

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН CASTEL Safety Valve 1/2" G x 3/4" G Bar 30,0, 3030/44G300
- Артикул: 3030/44G300
- Бренд: Castel
- Количество штук в упаковке: 15
- Коэффициент сброса Kd: 0,9
- Подсоединение 1 Резьба ВХОД дюйм: 1/2" G
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -50 / +150
- Проходное сечение мм2: 113
- Диапазон настройки давления bar: 8 → 50
- Максимальное рабочее давление MWP Бар: 55
- Подсоединение 2 Резьба ВЫХОД дюйм: 3/4" G
Описание
Предохранительный клапан Castel модели 3030/44G300 имеет настраиваемый диапазон срабатывания от 8 до 50 бар при максимальном рабочем давлении 55 бар, что определяет его использование в системах с повышенными рабочими давлениями. Температурный диапазон эксплуатации от −50 до +150 °C обеспечивает совместимость с широким спектром хладагентов и рабочих сред. Проходное сечение 113 мм² в сочетании с коэффициентом сброса Kd 0,9 позволяет рассчитывать пропускную способность при аварийном сбросе давления.
Клапан выполнен с резьбовыми присоединениями стандартного G-профиля: входной штуцер диаметром 1/2" и выходной — 3/4", что обеспечивает простую интеграцию в существующие трубопроводы и фиттинги холодильных и технологических установок. Конструкция предусматривает регулировку уставки срабатывания в пределах заявленного диапазона, рассчитанную на эксплуатацию при указанном максимальном рабочем давлении; конструктивные решения обеспечивают последовательный отброс избыточного давления в сбросной магистрали.
Применение клапана обосновано для защиты сосудов, ресиверов, теплообменников, участков трубопровода и другого оборудования холодильных систем и технологических установок пищевой промышленности, складов и логистики, где требуются предельные значения срабатывания в пределах 8–50 бар и стойкость к температурам от −50 до +150 °C.
