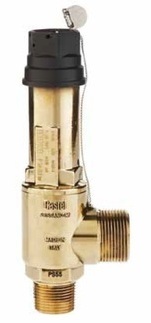

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН CASTEL Safety Valve 1/2" G x 3/4" G Bar 25,0, 3030/44G250
- Артикул: 3030/44G250
- Бренд: Castel
- Количество штук в упаковке: 15
- Коэффициент сброса Kd: 0,9
- Подсоединение 1 Резьба ВХОД дюйм: 1/2" G
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -50 / +150
- Проходное сечение мм2: 113
- Диапазон настройки давления bar: 8 → 50
- Максимальное рабочее давление MWP Бар: 55
- Подсоединение 2 Резьба ВЫХОД дюйм: 3/4" G
Описание
Предохранительный клапан Castel Safety Valve 1/2" G x 3/4" G Bar 25,0 (3030/44G250) рассчитан на настройку давления в диапазоне 8–50 бар при максимальном рабочем давлении 55 бар и температурном диапазоне эксплуатации от −50 до +150 °C; коэффициент сброса Kd равен 0,9, а проходное сечение при открытом положении составляет 113 мм², что определяет его пропускную способность при аварийном сбросе среды.
Корпус и узлы подключения выполнены с резьбовыми соединениями входа 1/2" G и выхода 3/4" G, что обеспечивает прямое присоединение к трубопроводам соответствующих типоразмеров; конструктивно устройство предназначено для установки в линия сброса избыточного давления и допускает регулировку задающего давления в указанном диапазоне.
Применение клапана ориентировано на защиту сосудов, магистралей и компонентов холодильных и технологических систем при рабочих температурах и давлениях, указанных в характеристиках; при монтаже и эксплуатации следует учитывать установленный диапазон настройки и максимально допустимое рабочее давление, чтобы обеспечить соответствие условиям конкретного контура.
