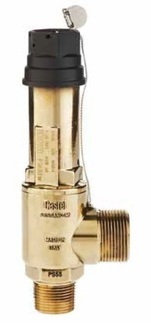

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН CASTEL Safety Valve 1/2" G x 3/4" G Bar 22,0, 3030/44G220
- Артикул: 3030/44G220
- Бренд: Castel
- Количество штук в упаковке: 15
- Коэффициент сброса Kd: 0,9
- Подсоединение 1 Резьба ВХОД дюйм: 1/2" G
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -50 / +150
- Проходное сечение мм2: 113
- Диапазон настройки давления bar: 8 → 50
- Максимальное рабочее давление MWP Бар: 55
- Подсоединение 2 Резьба ВЫХОД дюйм: 3/4" G
Описание
Предохранительный клапан Castel 3030/44G220 рассчитан на эксплуатацию в широком температурном диапазоне от −50 до +150 °C и обеспечивает защиту от избыточного давления в системах с рабочим давлением до 55 бар. Настройка срабатывания выполняется в диапазоне 8–50 бар, что позволяет адаптировать порог открытия к требованиям конкретной установки, а пропускное сечение 113 мм² в сочетании с коэффициентом сброса Kd = 0,9 определяет расчетную пропускную способность при аварийном сбросе рабочей среды.
Клапан выполнен с резьбовыми присоединениями: вход — 1/2" G, выход — 3/4" G, что обеспечивает простоту интеграции в трубопроводные схемы с типовыми BSP-переходами. Конструктивно изделие предназначено для установки на сосуды и магистрали холодильных и технологических систем, допускает регулировку рабочего уставки в заданном диапазоне и рассчитано на эксплуатацию при давлениях, близких к предельному рабочему значению 55 бар.
Изделие изготовлено под брендом Castel и предназначено для применения в системах холодильной техники и технологических емкостях, где требуется защита от превышения допустимого давления; размеры резьбовых присоединений и диапазон настройки делают клапан совместимым с типовыми компонентами промышленных холодильных и технических магистралей. Упаковка содержит 15 единиц, что имеет значение при комплектовании запасных частей и массовой установке.
Документация
