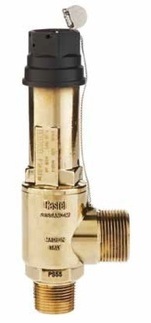

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН CASTEL Safety Valve 1/2" G x 3/4" G Bar 20,0, 3030/44G200
- Артикул: 3030/44G200
- Бренд: Castel
- Количество штук в упаковке: 15
- Коэффициент сброса Kd: 0,9
- Подсоединение 1 Резьба ВХОД дюйм: 1/2" G
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -50 / +150
- Проходное сечение мм2: 113
- Диапазон настройки давления bar: 8 → 50
- Максимальное рабочее давление MWP Бар: 55
- Подсоединение 2 Резьба ВЫХОД дюйм: 3/4" G
Описание
Предохранительный клапан предназначен для сброса избыточного давления в холодильных и технологических системах; диапазон регулировки предаварийного срабатывания охватывает значения от 8 до 50 бар при максимально допустимом рабочем давлении 55 бар, рабочий температурный диапазон от −50 °C до +150 °C обеспечивает применимость при низкотемпературных и нагретых средах, а пропускное сечение 113 мм² и коэффициент сброса Kd = 0,9 характеризуют его расчетную пропускную способность при сбросе рабочей среды.
Клапан имеет резьбовые присоединения по шаю G: входной соединительный порт рассчитан на 1/2" G, выходной — на 3/4" G, конструктивно предусмотрена возможность настройки срабатывания в заданном диапазоне давления, что позволяет интегрировать изделие в существующие трубопроводы и сосуды с типовой резьбовой арматурой.
Применение допускается в холодильных установках, технологических ёмкостях и магистралях с параметрами, не превышающими указанную температуру и давление; совместимость по резьбовым подключениям и настройкам давления делает изделие пригодным для систем пищевой промышленности, складов и логистики, где требуются устройства защиты от избыточного давления.
