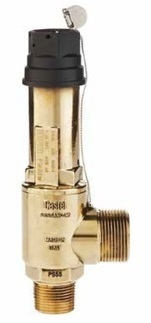

ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН CASTEL Safety Valve 1/2" G x 3/4" G Bar 18,0, 3030/44G180
- Артикул: 3030/44G180
- Бренд: Castel
- Количество штук в упаковке: 15
- Коэффициент сброса Kd: 0,9
- Подсоединение 1 Резьба ВХОД дюйм: 1/2" G
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -50 / +150
- Проходное сечение мм2: 113
- Диапазон настройки давления bar: 8 → 50
- Максимальное рабочее давление MWP Бар: 55
- Подсоединение 2 Резьба ВЫХОД дюйм: 3/4" G
Описание
Предохранительный клапан Castel модели 3030/44G180 выполнен для эксплуатации в широком температурном интервале от −50 до +150 °C и рассчитан на регулировку уставки срабатывания в диапазоне примерно от 8 до 50 бар при максимальном рабочем давлении 55 бар; коэффициент сброса Kd равен 0,9, а проходное сечение седла составляет 113 мм², что определяет гидравлическую пропускную способность при срабатывании клапана.
Корпус и присоединения имеют резьбовые штуцеры стандарта G: входной соединительный размер 1/2" G и выходной 3/4" G, обеспечивающие последовательное подключение в трубопроводах и присоединение линии сброса; наличие регулировочного механизма уставки позволяет адаптировать точку срабатывания под требуемые параметры системы.
Клапан предназначен для установки на сосуды и элементы холодильных и технологических систем с рабочими давлениями до указанного максимума и температурными нагрузками в указанном диапазоне; стандартизированные резьбовые соединения обеспечивают совместимость с трубопроводной арматурой и фитингами, применяемыми в промышленной холодильной и климатической технике.
