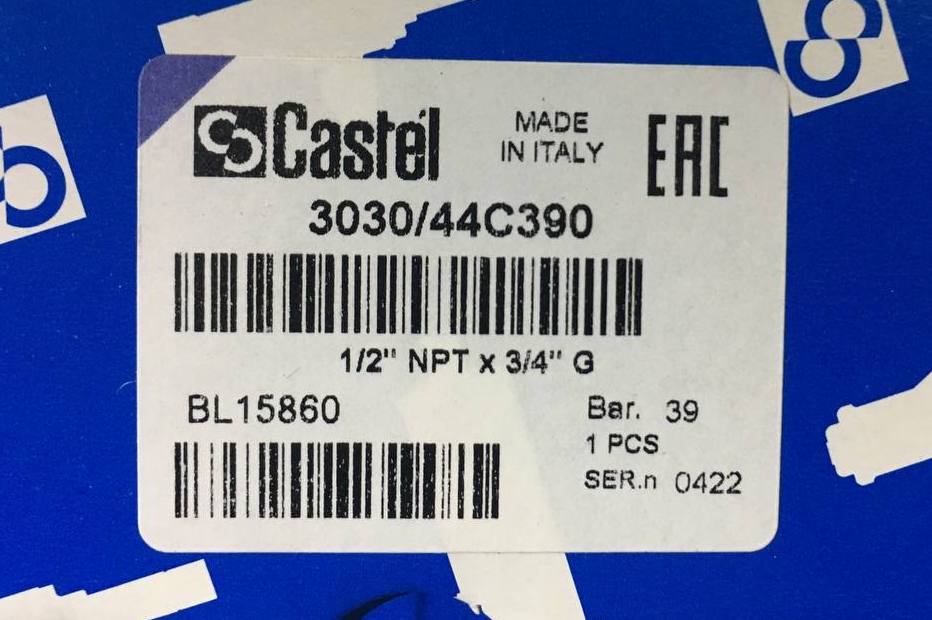

КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ CASTEL Safety Valve 1/2" NPT x 3/4"G Bar 39,0, 3030/44C390
- Артикул: 3030/44C390
- Бренд: Castel
- Количество штук в упаковке: 15
- Коэффициент сброса Kd: 0,9
- Подсоединение 1 Резьба ВХОД дюйм: 3/4" NPT
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -50 / +150
- Проходное сечение мм2: 113
- Диапазон настройки давления bar: 8 → 50
- Максимальное рабочее давление MWP Бар: 55
- Подсоединение 2 Резьба ВЫХОД дюйм: 3/4" G
Описание
Клапан предохранительный Castel (модель 3030/44C390) предназначен для срабатывания при избыточном давлении и защиты сосудов и элементов холодильных и технологических систем. Уставка срабатывания регулируется в интервале от 8 до 50 бар, при этом максимально допустимое рабочее давление составляет 55 бар. Температурный диапазон эксплуатации охватывает значения от −50 °C до +150 °C, а внутреннее проходное сечение 113 мм² в сочетании с коэффициентом сброса 0,9 определяет пропускную способность при сбросе давления.
Соединения выполнены в виде резьбовых патрубков: входное присоединение — 3/4" NPT, выходное — 3/4" G, что задаёт требования к совместимости с трубопроводной арматурой и фитингами. Конструкция обеспечивает возможность установки уставки срабатывания в пределах указанного диапазона и рассчитана на эксплуатацию при рабочих параметрах, соответствующих значению MWP до 55 бар и указанному температурному интервалу.
Применяется в холодильных установках, напорных трубопроводах и ёмкостях технологических систем, где требуется защита от избыточного давления в диапазоне до 50 бар при температурах от −50 до +150 °C. При выборе и расчёте замены или установки следует учитывать тип резьбовых присоединений и гидравлические характеристики (проходное сечение и коэффициент сброса) для обеспечения требуемой пропускной способности.
