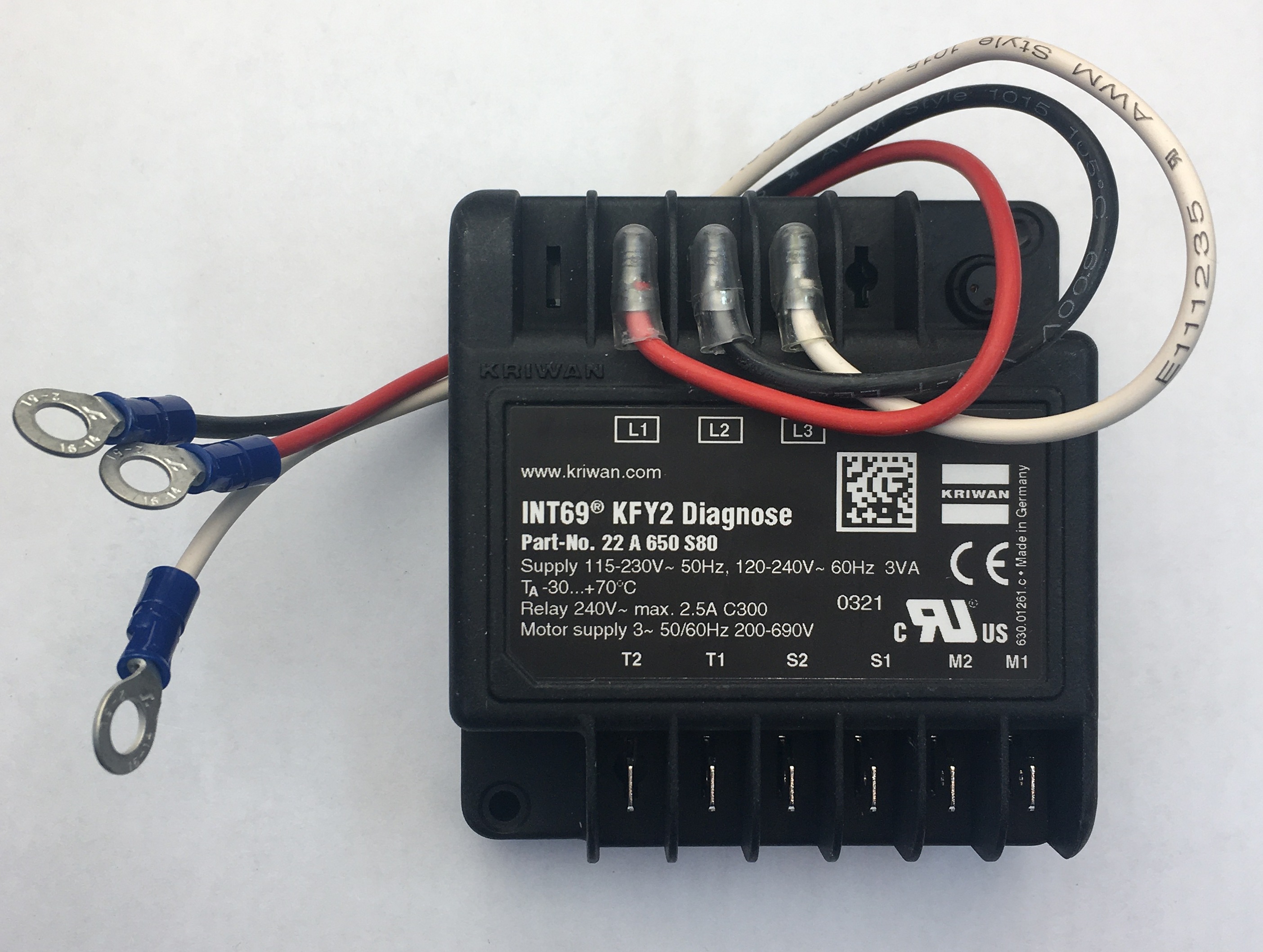

Прибор защиты INT69 KFY2 Diagnose KRIWAN 22A650S80

Описание

Прибор защиты INT69 KFY2 Diagnose (код 22A650S80) производства KRIWAN выполняет контроль температуры обмоток электродвигателя и мониторинг фазного напряжения компрессорных агрегатов. Температурный контроль реализован через подключаемые датчики AMS или PTC с двухуровневой оценкой: статическое срабатывание — немедленное отключение при достижении номинальной температуры срабатывания датчика; динамическое — немедленное отключение при аномально быстром повышении температуры, даже при значениях ниже номинальной точки срабатывания. Короткое замыкание на входах AMS или PTC также инициирует отключение. После срабатывания реализован период задержки повторного включения; повторное включение после блокировки возможно только после ручного сброса или устранения неисправности/охлаждения.

Конструктивно устройство содержит электронный блок оценки сигналов датчиков и встроенный контроль фазного напряжения с логикой блокировки и перезапуска. Контроль фазы становится активным через ~1 с после запуска двигателя; корректность чередования фаз проверяется в течение 5 с после включения, а отслеживание обрыва фазы выполняется непрерывно во время работы. При обнаружении неправильной последовательности фаз устройство блокирует включение/работу, при обрыве фазы выполняется отключение. После остановки двигателя контроль фазы отключается примерно на 5 с, чтобы исключить ложные блокировки при кратковременных обратных пусках.

Для обеспечения описанных режимов работы требуется постоянное наличие напряжения питания на модуле INT69 KFY2 Diagnose. Устройство предназначено для применения в системах холодоснабжения и компрессорных установках, где необходима защита от перегрева обмоток и от сбоев фазного питания; совместимо с датчиками типа AMS и PTC, используемыми в холодильной технике и промышленной климатике.

Документация

Описание
(296.95 Kb)
