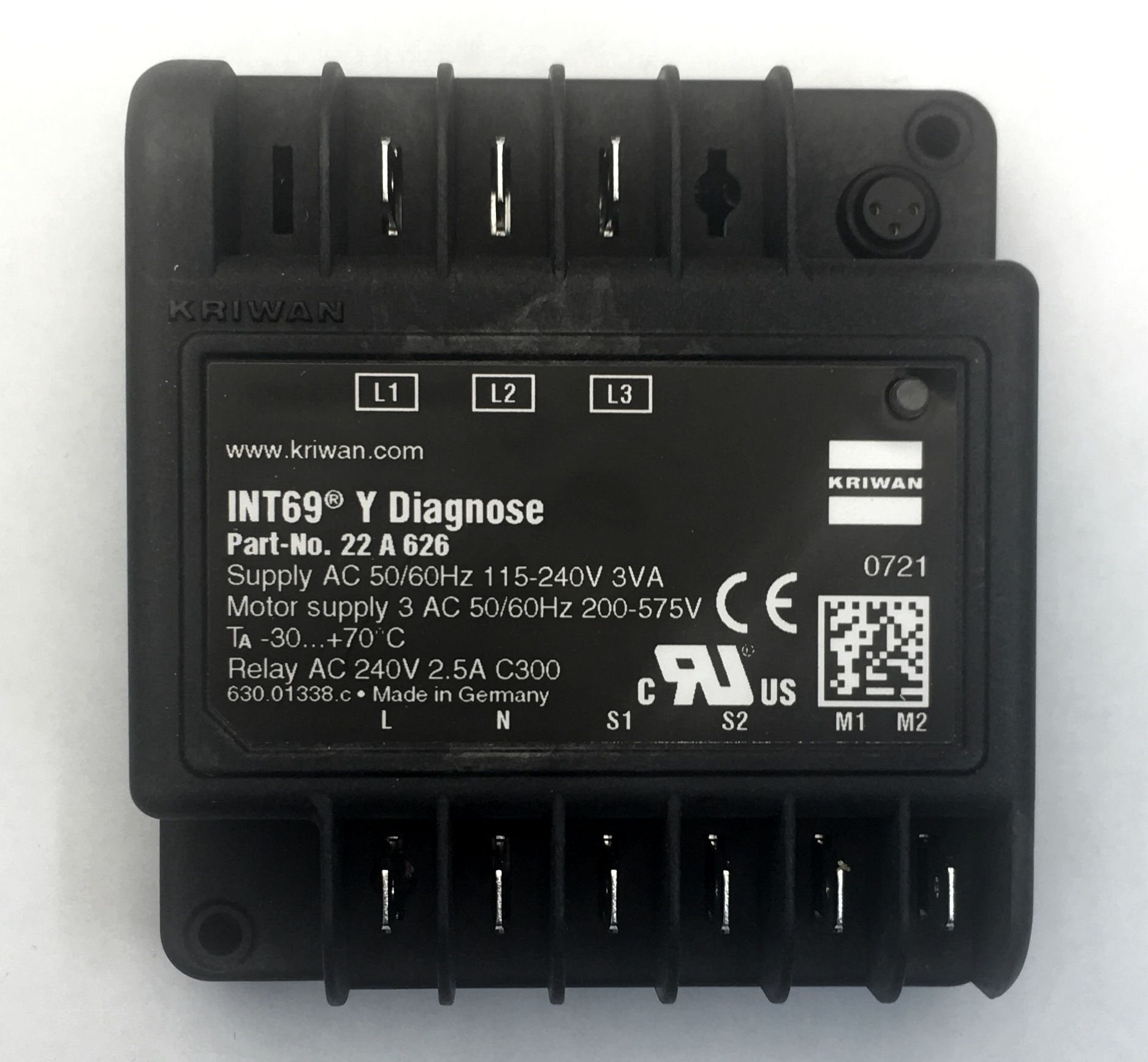

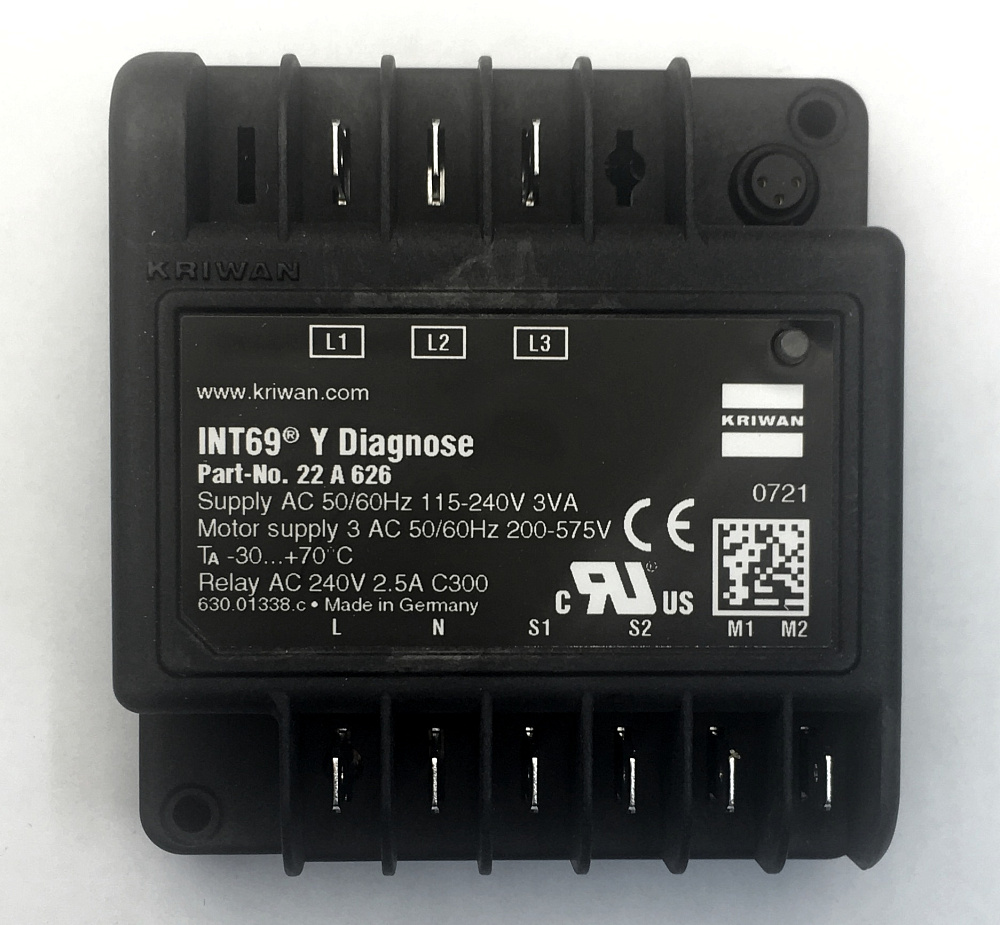

Прибор защиты INT69Y Diagnose KRIWAN 22A626 (INT69 DMY)

Описание

Прибор защиты INT69Y Diagnose (INT69 DMY) производства KRIWAN предназначен для контроля температуры обмотки электродвигателя компрессора и защиты по фазам; управление срабатыванием осуществляется на основе статической оценки сигналов от встроенных термосенсоров AMS или PTC, при достижении номинальной температуры — выключение двигателя выполняется немедленно. После остывания и устранения неисправности предусмотрена задержка перезапуска, при которой компрессор может автоматически восстановить работу, тогда как перезапуск после состояния блокировки возможен только после ручного сброса настроек.

Конструкция включает встроенные датчики AMS/PTC и электронную логику оценки, реализующую функции мгновенного отключения, задержки перезапуска и блокировки при критических состояниях; контроль правильной последовательности фаз и обнаружение отсутствующей фазы активируется через 1 секунду после запуска и действует в течение 5 секунд, при обнаружении несоответствия устройство переводит двигатель в заблокированное состояние, а после остановки контроль фаз отключается примерно на 20 секунд для предотвращения ложных блокировок из‑за кратковременного обратного хода машины. Для корректной работы устройство должно иметь постоянное питание.

В приборе применяются технологии статической оценки сигналов термодатчиков и алгоритмы детекции последовательности и пропадания фаз; диагностическая индикация состояния реализована через встроенный светодиод с кодами вспышек, позволяющими идентифицировать текущее состояние защиты и тип ошибки.

INT69Y Diagnose предназначен для интеграции в цепи управления и защиты компрессорных электродвигателей холодильного и климатического оборудования в промышленных и коммерческих установках; требуется подключение к питающей сети и взаимодействие с электрическими цепями двигателя для мониторинга температуры обмотки и состояния фаз.
