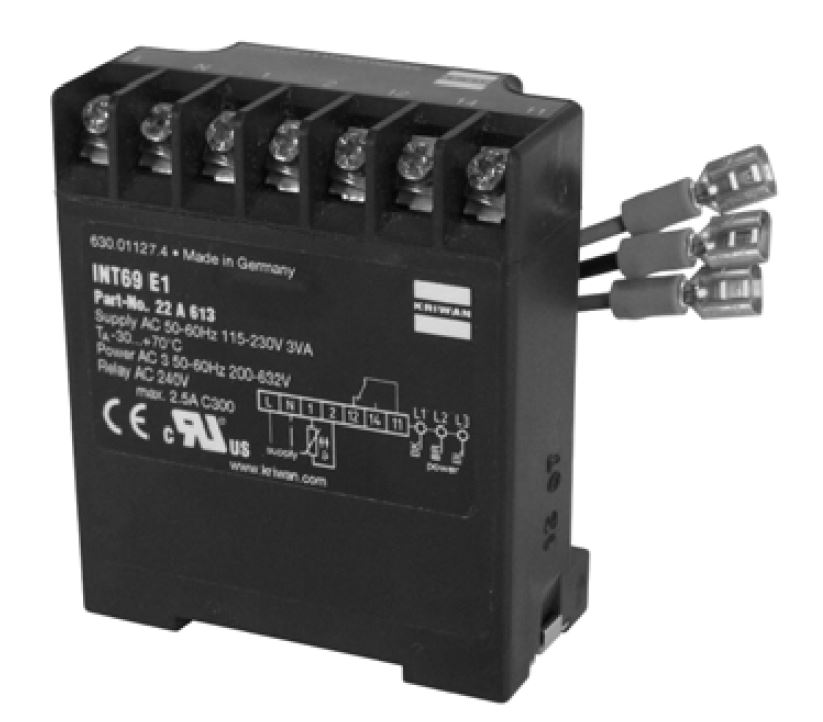

Реле контроля INT69E1 (SE-E1 347017-10)

Описание

Реле контроля INT69E1 (SE-E1 347017-10) производства KRIWAN выполняет функцию защиты электродвигателей посредством мониторинга до девяти PTC-термисторов с возможностью учета различных уставок отключения; при увеличении сопротивления одного или нескольких PTC срабатывает отключение защиты с блокировкой выхода. Встроенные алгоритмы контроля последовательности фаз и контроля обрыва фазы реализованы с заданными временными окнами: контроль последовательности становится активным через ≈1 с после перезапуска и действует в течение 5 с, контроль обрыва фазы активен примерно с 1‑й секунды после запуска до остановки двигателя; при обнаружении обрыва фазы устройство инициирует отключение с автоматическим перезапуском примерно через 10 с и реализует логику блокировки после повторных срабатываний (блокировка после 3 отключений, вызванных отказом фазы, в течение 12 мин или после 10 отключений в течение 24 ч). Сброс отключения возможен путём прерывания питания более чем на 5 с, а контроль фазы временно неактивен в течение 10 с после остановки двигателя для предотвращения ложных срабатываний при обратном вращении.

Функциональная архитектура реле предусматривает гальваническую развязку цепей датчиков и питания, что упрощает подключение внешних PTC-датчиков и снижает влияние помех; выход управления выполнен в виде беспотенциального (сухого) переключающего контакта, реализующего замкнутый контур для интеграции с системами сигнализации и управления. Встроенная логика обеспечивает учет временных задержек, счётчик повторных отключений и режимы автоматического перезапуска/блокировки без необходимости внешней вычислительной обработки.

Применение реле целесообразно для контроля и защиты электродвигателей в технологических узлах холодильных и климатических систем, приводах компрессоров, вентиляционных и насосных установках, где используется температура‑чувствительная защита на базе PTC-термисторов; устройство поддерживает подключение до девяти термистров с разными уставками и обеспечивает интерфейсный сухой контакт для дальнейшей интеграции в панель управления или систему мониторинга. INT69E1 не предназначено для работы совместно с преобразователями частоты (частотными преобразователями). Производитель: KRIWAN.
