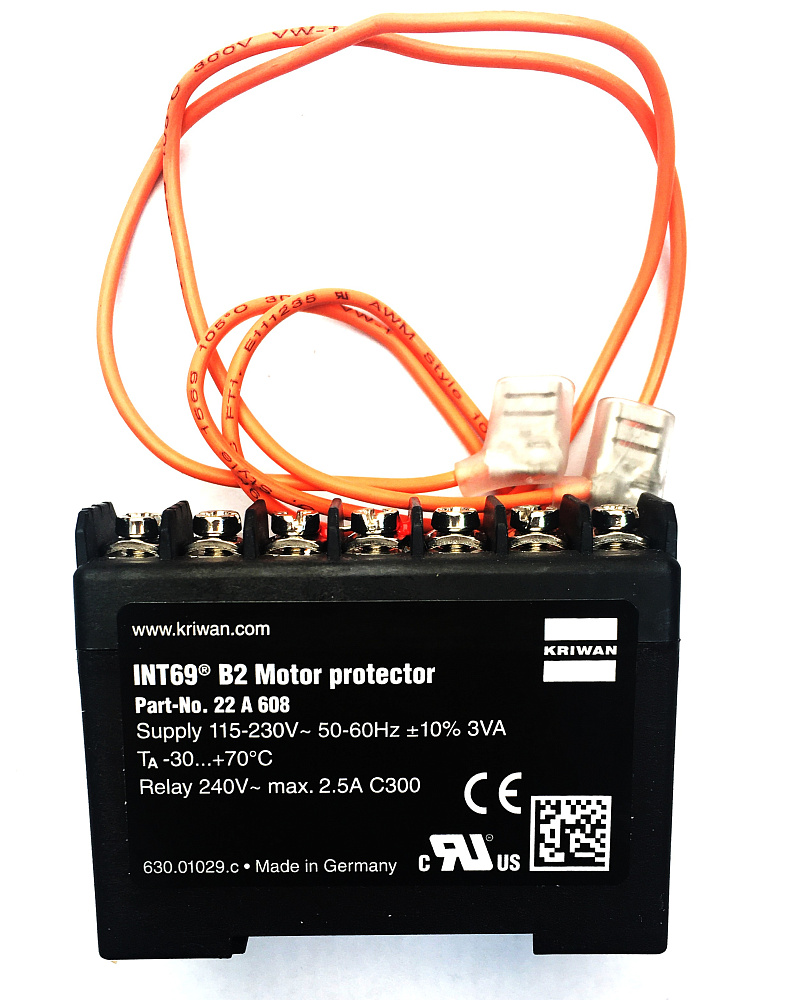

Прибор защиты электродвигателя SE-B2, INT69VS, INT69 B2, KRIWAN 22A608 (Bitzer 347028-01), Германия

Описание

Прибор защиты электродвигателя SE-B2 (варианты INT69VS, INT69 B2, KRIWAN 22A608, перекрестный номер Bitzer 347028-01) реализует тепловую защиту на основе PTC-датчиков: изменения сопротивления PTC используются для контроля температуры обмоток двигателя и формирования управляющего сигнала срабатывания при достижении установленного порога.

Конструкция представляет собой компактный блок управления в сочетании с комплектом PTC-датчиков, предназначенных для размещения в непосредственной близости от обмоток или в клеммной коробке двигателя; модуль рассчитан на встроенную установку в электрические устройства и корпуса распределительных/управляющих щитов для организации защиты моторного контура.

В основе технологии лежит использование PTC-термисторов и электронной схемы измерения изменения сопротивления PTC с последующей коммутацией или подачей сигнала на внешний цепной элемент управления; изготовление и настройка изделия соответствуют инженерной практике производителя KRIWAN (Германия).

Устройство предназначено для защиты электродвигателей промышленных приводов, в том числе компрессорных агрегатов холодильной техники, и может интегрироваться в схемы управления и автоматики предприятий торговли, логистики и пищевой промышленности; наличие перекрестного номера Bitzer указывает на совместимость с соответствующими компрессорными исполнениями.

Документация

Описание
(364.11 Kb)
