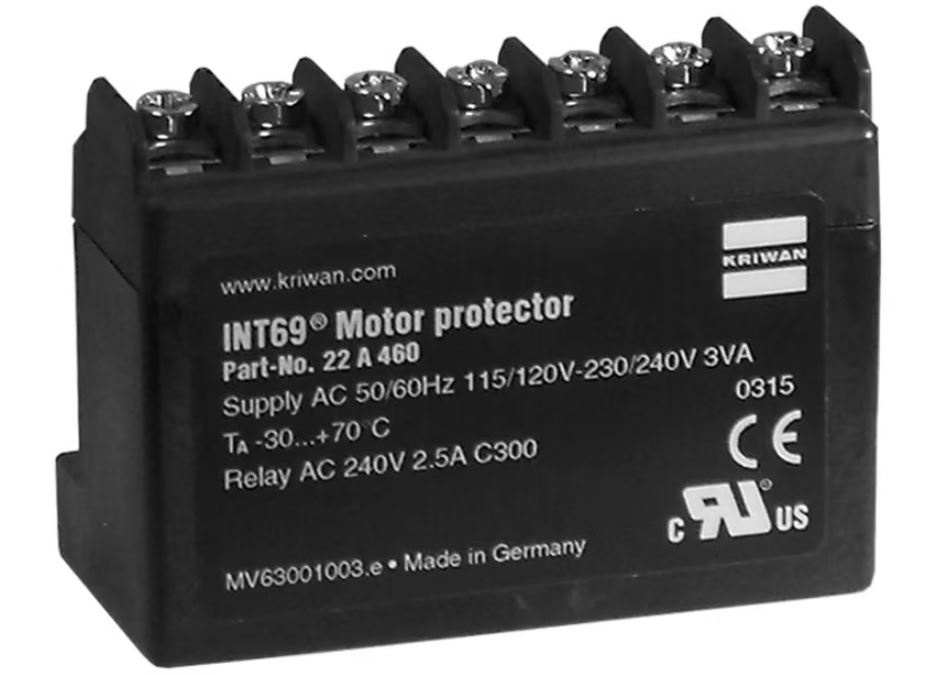

Прибор защиты INT69 22A460
- Артикул: 22A460
- Бренд: KRIWAN
- Производитель: KRIWAN
Описание
Прибор защиты INT69 22A460 производства KRIWAN предназначен для теплового контроля электрических машин и узлов с использованием PTC-датчиков по стандартам DIN 44081 и DIN 44082; к измерительной цепи допускается подключение до девяти датчиков с возможностью применения сенсоров с различными номинальными температурами срабатывания. При достижении датчиком заданной температуры его сопротивление резко увеличивается, что приводит к срабатыванию защиты и размыканию исполнительного реле; после охлаждения контролируемой точки устройство возвращается в рабочее состояние.
Выходное реле выполнено как беспотенциальный переключающий контакт, что обеспечивает совместимость с внешними цепями управления без передачи потенциала. Логика работы реализована по принципу замкнутого контура: разрыв датчика или кабеля трактуется как отказ и приводит к возвращению реле в исходное положение (отключению), что повышает безопасность эксплуатации при нарушениях проводки. Цепи датчиков, реле и питания гальванически развязаны, что снижает взаимное влияние измерительных сигналов и питающей сети.
Применяемая сенсорная технология основана на PTC-элементе, характеризующемся резким ростом сопротивления при достижении критической температуры, что обеспечивает простую и надежную детекцию перегрева без сложной вычислительной обработки. Использование стандартных DIN-датчиков обеспечивает совместимость с промышленными термодатчиками и упрощает замену и обслуживание; реализация беспотенциального контакта и гальванической развязки соответствует требованиям интеграции в разнопрофильные управляющие схемы.
Устройство предназначено для защиты приводов и обмоток электродвигателей в системах холодоснабжения, вентиляции и приводах компрессоров, а также в других промышленных приложениях, где требуется мониторинг нескольких точек температуры с помощью PTC-датчиков согласно DIN 44081/44082; совместимо с типовыми схемами управления и может использоваться в новых установках и модернизациях действующих систем.
