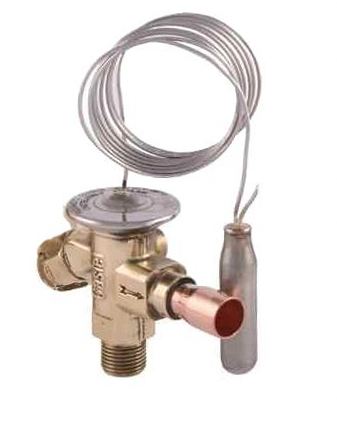

ТЕРМОРАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CASTEL Thermostatic Exp.Valve R134A-R513A, 2220/M12S
- Артикул: 2220/M12S
- Бренд: Castel
- Количество штук в упаковке: 15
- Подсоединение 1 Резьба ВХОД дюйм: 3/8" SAE
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -60 / +120
- Максимальное рабочее давление MWP Бар: 34
- Соединение пайка Ø Дюймы / мм: - / 12
Описание
Терморасширительный клапан Castel модели 2220/M12S предназначен для поддержания заданного перегрева хладагента на выходе из испарителя и рассчитан на работу с хладагентами R134a и R513a; рабочий диапазон по температуре датчика составляет примерно от −60 °C до +120 °C, а максимально допустимое рабочее давление корпуса — 34 бар. Входное присоединение выполнено в виде резьбы 3/8" по SAE, предусмотрено также пайочное соединение под трубку Ø 12 мм, что определяет требования к монтажу и гидравлической совместимости в линиях хладагента.
Конструкция обеспечивает интеграцию в стандартные холодильные контуры: резьбовое входное соединение подходит для установки с соответствующими фитингами и сервисными портами, пайка под Ø 12 мм предназначена для жёсткого присоединения медных трубопроводов методом пайки или бразирования; на корпусе предусматривается маркировка типа хладагента для исключения некорректной эксплуатации.
Наличие пайочного присоединения Ø 12 мм указывает на использование технологий монтажа с медными линиями и необходимость применения методов пайки/бразирования при установке, при этом конструкция рассчитана на эксплуатацию в агрессивных температурных режимах до −60 °C, что предъявляет требования к материалам уплотнений и герметичности соединений на границах рабочих температур.
Применим в системах холодоснабжения и кондиционирования, включая установки для шоковой заморозки, охлаждения технологических жидкостей и тепловых насосов; технические параметры по давлению и температуре делают клапан совместимым с промышленными и коммерческими холодильными контурами, где используются указанные типы хладагентов.
Документация
