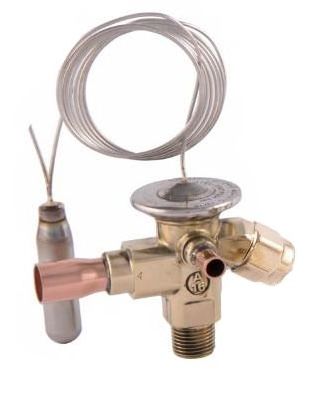

ТЕРМОРАСШИРИТЕЛЬНЫЙ ВЕНТИЛЬ CASTEL С ВНЕШНИМ ВЫРАВНИВАНИЕМ R134A-R513A,2220/4SE
- Артикул: 2220/4SE
- Бренд: Castel
- Количество штук в упаковке: 15
- Подсоединение 1 Резьба ВХОД дюйм: 3/8" SAE
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -60 / +120
- Максимальное рабочее давление MWP Бар: 34
- Соединение пайка Ø Дюймы / мм: 1/2" / -
Описание
Терморасширительный вентиль Castel модели 2220/4SE предназначен для работы с хладагентами R134a и R513a; рабочий диапазон по температуре корпуса и капилляра охватывает экстремальные значения от минус 60 до плюс 120 °C, при этом максимально допустимое рабочее давление системы составляет 34 бар. Входное присоединение выполнено под резьбу 3/8" SAE, выход предусматривает пайку на трубопровод диаметром 1/2", что определяет требуемые размеры и способы монтажа в холодильной магистрали.
Конструкция представляет собой термостати́ческий клапан с внешним выравниванием давления, что обеспечивает независимое от давления в испарителе управление перегревом за счёт подведения сигнала от отдельной точки испарителя. Наличие внешнего выравнивающего патрубка делает устройство пригодным для испарителей с существенным падением давления по длине или для систем, где датчик давления удалён от корпуса клапана; управление осуществляется посредством стандартного термобаллона и регуляторного механизма, интегрированного в корпус.
Применение вентиля целесообразно в промышленном и коммерческом холодильном оборудовании: системах холодоснабжения камер, шоковой заморозки, установках жидкостного охлаждения, компрессорно-конденсаторных агрегатах и тепловых насосах, где используются указанные хладагенты и требуется поддержание заданного перегрева на выходе испарителя. Конфигурация присоединений и рабочее давление соответствуют типовым требованиям магистралей и фитингов в торговых и технологических установках.
