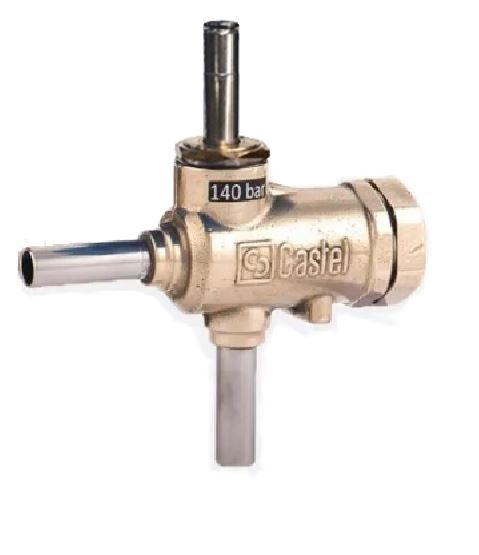

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ ДЛЯ ГОРЯЧЕГО ГАЗА И МАСЛА (1438E/M12S050)
- Артикул: 1438E/M12S050
- Бренд: Castel
- Количество штук в упаковке: 14
- Принцип действия: Поршневой исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +130
- Максимальное рабочее давление MWP Бар: 140
- Тип Катушки: HF3
- Пропускная способность Kv (m3/h): 0,80
- Соединение пайка Ø Дюймы / мм: - / 12
Описание
Электромагнитный клапан предназначен для управления протоком горячего газа и масла в высоконапорных линиях; рабочая температура устройства обеспечена в диапазоне от −40 °C до +130 °C, при рабочем давлении до 140 бар и пропускной способности, соответствующей коэффициенту Kv 0,80 м3/ч; присоединение для пайки рассчитано на диаметр 12 мм.
Исполнительный механизм реализован по поршневой схеме, что обеспечивает герметизацию и стабильную работу при высоких перепадах давления; электрическая катушка обозначена как тип HF3 и служит для соленоидного управления запирающим элементом; конструкция рассчитана на монтаж в трубопровод с пайкой на 12‑мм фитинги.
Материалы корпуса и уплотнений подобраны с учётом контакта с горячим хладагентом и маслом и рассчитаны на эксплуатацию в заданном температурно‑давлении диапазоне; применение электрической катушки HF3 обеспечивает стандартный метод электропривода клапана при интеграции в автоматические системы управления.
Клапан применим в компрессорных и холодильных контурах для управления подачей горячего газа и масляных магистралей, в том числе для систем дефроста и возврата масла в промышленном и коммерческом холодильении; рассчитан на установку в трубопроводах с пайкой под 12‑мм линию; поставляется упаковками по 14 штук для учета при комплектации запасных частей и монтажных работах.
