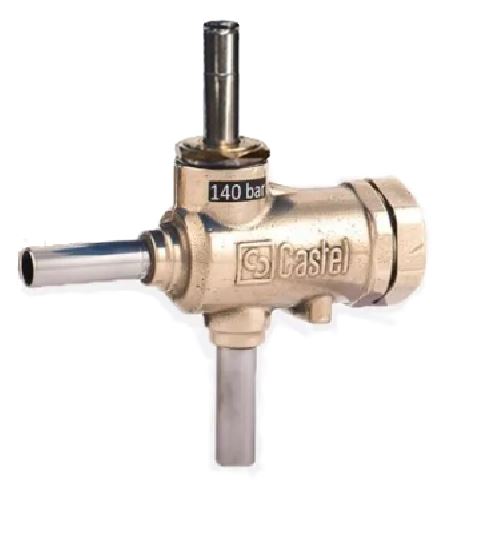

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ ДЛЯ ГОРЯЧЕГО ГАЗА И МАСЛА (1438E/M10S070)

Описание

Электромагнитный клапан разработки Castel предназначен для работы с горячим газом и маслом; в его основе — поршневой исполнительный механизм, обеспечивающий герметичное перекрытие потока при высоком давлении. Рабочий температурный диапазон от −40 до +130 °C позволяет эксплуатировать устройство в нагретых участках холодильных и масляных контуров, максимальное рабочее давление 140 бар указывает на пригодность для высоконагруженных линий. Пропускная способность с коэффициентом Kv 1,10 м3/h характеризует относительнo невысокую производительность, соответствующую задачам управления и прерывистого перекрытия потоков.

Конструктивно клапан выполнен в исполнении с пайным соединением диаметром 10 мм, что обеспечивает компактную встраиваемость в трубопроводы соответствующего сечения и постоянную механическую прочность соединения. Поршневой принцип действия предполагает концентрированную передачу нагрузки на уплотнения и устойчивость к циклическим изменениям давления; электрическая часть выполнена с применением катушки типа HF3, предназначенной для стандартной соленоидной коммутации и интеграции в управляемые контуры.

Применение изделия ориентировано на холодильные и компрессорные системы, масляные магистрали и участки контура горячего газа в промышленных установках торговли, логистики и пищевой промышленности, где требуются компоненты, выдерживающие повышенные температуры и давления. Коэффициент пропускной способности и конструкция с пайкой делают клапан уместным для монтажных схем с ограниченным диаметром трубопровода и для задач по дозированию либо перекрытию потоков. Упаковочная масса партии — 14 единиц — учитывается при планировании поставок и сервисного обеспечения.
