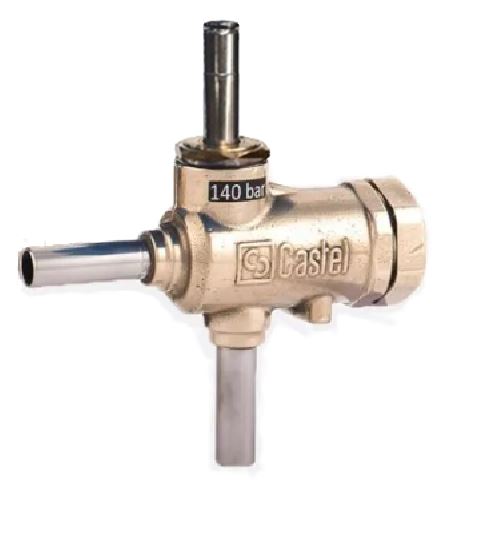

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ ДЛЯ ГОРЯЧЕГО ГАЗА И МАСЛА (1438E/M10S050)
- Артикул: 1438E/M10S050
- Бренд: Castel
- Количество штук в упаковке: 14
- Принцип действия: Поршневой исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +130
- Максимальное рабочее давление MWP Бар: 140
- Тип Катушки: HF3
- Пропускная способность Kv (m3/h): 0,80
- Соединение пайка Ø Дюймы / мм: - / 10
Описание
Электромагнитный клапан Castel 1438E/M10S050 предназначен для управления потоками горячего газа и масла в гидравлических и холодильных контурах; его пропускная способность соответствует Kv ≈ 0,80 м3/ч, рабочий диапазон температур от −40 до +130 °C и расчетное рабочее давление до 140 бар обеспечивают эксплуатацию в условиях высоких нагрузок и повышенной температуры среды.
Исполнительный элемент выполнен по поршневому принципу, что обеспечивает герметичное перекрытие потока и стойкость к перепадам давления; электромагнитная катушка типа HF3 интегрирована с корпусом клапана и рассчитана на эксплуатацию в заданном температурном диапазоне. Соединение для монтажа — под пайку с посадочным диаметром 10 мм, что обеспечивает компактную установку в трубопроводных ветвях.
В конструкции реализованы технологические решения, характерные для промышленных соленоидных клапанов: поршневой запорный механизм в сочетании с катушкой HF3 для электропривода; пайка как метод соединения обеспечивает надежную герметизацию соединения труб и минимизирует габариты монтажного узла.
Клапан применим в системах промышленного и коммерческого холодильного оборудования, в масляных и газовых линиях компрессорных агрегатов и в цепях горячего газа, где требуются высокое рабочее давление и устойчивость к повышенным температурам; монтаж предполагается на трубопроводы с возможностью пайки диаметром 10 мм и с учетом пропускной способности около 0,8 м3/ч.
