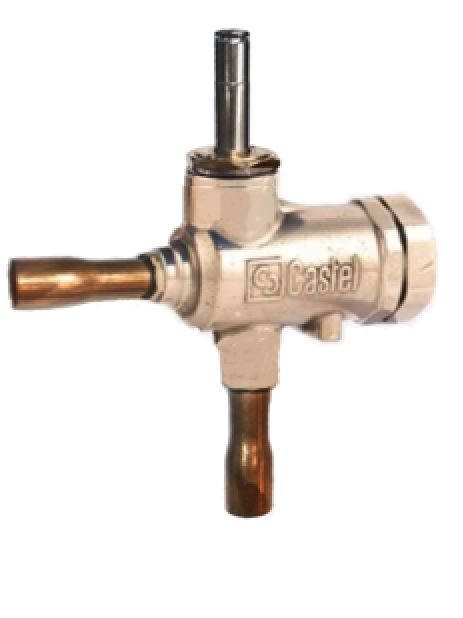

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ ДЛЯ ГОРЯЧЕГО ГАЗА И МАСЛА (1437E/4S070 (3))
- Артикул: 1437E/4S070 (3)
- Бренд: Castel
- Количество штук в упаковке: 14
- Принцип действия: Поршневой исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +130
- Максимальное рабочее давление MWP Бар: 130
- Тип Катушки: HF3
- Пропускная способность Kv (m3/h): 1,10
- Соединение пайка Ø Дюймы / мм: 1/2" / -
Описание
Электромагнитный клапан предназначен для управления потоками горячего газа и масла и оснащён поршневым исполнительным механизмом с пропускной способностью Kv ≈ 1,10 м3/ч, что определяет его способность регулировать средние расходные потоки в магистралях с малыми внутренними сечениями. Рабочий температурный диапазон от −40 до +130 °C и расчётное максимальное рабочее давление до 130 бар задают эксплуатационные границы устройства; присоединение к трубопроводу осуществляется методом пайки с номинальным проходом 1/2", в состав исполнительного узла входит электромагнитная катушка типа HF3.
Поршневой принцип действия предполагает линейное перемещение затвора для перекрытия и открытия канала потока, конструкция рассчитана на работу в высоконапорных режимах и на взаимодействие с сопряжёнными магистралями, выполненными методом пайки. Катушка HF3 фиксируется на корпусе и обеспечивает прямое электромагнитное воздействие на поршневой узел без применения промежуточных механических редукторов.
Применение характерно для холодильных и компрессорных систем, где требуется управление горячим газом и масляными линиями при высоких давлениях, в том числе в схемах горячего подпиточного газа и масляного возврата компрессора. Совместимость с пайкой 1/2" и соответствие заявленному температурно‑давленному режиму делает клапан применимым в системах с широким температурным спектром от низких температур пусковых режимов до нагрева рабочей среды до +130 °C.
