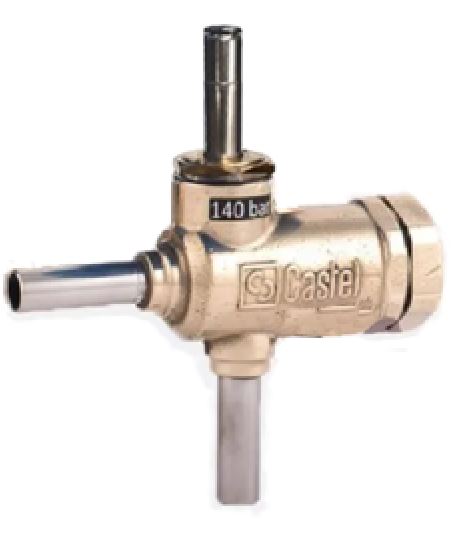

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ ДЛЯ ГОРЯЧЕГО ГАЗА И МАСЛА (1428E/M6S030)
- Артикул: 1428E/M6S030
- Бренд: Castel
- Количество штук в упаковке: 14
- Принцип действия: Поршневой исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +130
- Максимальное рабочее давление MWP Бар: 140
- Тип Катушки: HF3
- Пропускная способность Kv (m3/h): 0,32
- Соединение пайка Ø Дюймы / мм: - / 6
Описание
Электромагнитный клапан с поршневым исполнительным механизмом разработан для управления потоками горячего газа и масла и сертифицирован производителем Castel; конструктивно рассчитан на работу в широком температурном интервале от −40 до +130 °C и выдерживает рабочие давления до 140 бар, при этом пропускная способность соответствует коэффициенту Kv около 0,32 м3/ч, что характерно для малопроизводительных линий.
Поршневой исполнительный механизм обеспечивает линейное перемещение запорного элемента и высокую герметичность при закрытом положении, что повышает устойчивость к перегрузкам давлением и наличию вязких сред, таких как масло. Электромагнитная катушка устанавливается в исполнении HF3, а сама корпусная часть предназначена для присоединения посредством пайки к трубной системе диаметром 6 мм, что предполагает постоянное соединение без фланцевых уплотнений.
Конструкция клапана учитывает требования к термостойкости и давлению; применяются технологические решения, обеспечивающие герметичность и эксплуатационную совместимость с рабочими средами горячего газа и масла, а тип исполнительного механизма минимизирует внутренние утечки и износ уплотнений при цикличной эксплуатации.
Клапан применяется в высоконапорных участках холодильных и технологических контуров для управления горячим газом и масляными линиями, совместим с 6 мм паяными линиями и катушками типа HF3, что делает его пригодным для использования в промышленных холодильных установках, компрессорных агрегатах и системах, где требуются высокая температурная стойкость и давление.
