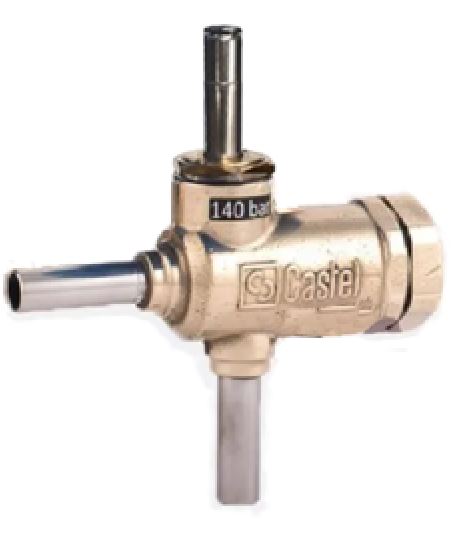

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ ДЛЯ ГОРЯЧЕГО ГАЗА И МАСЛА (1428E/M6S020)

Описание

Электромагнитный клапан Castel 1428E/M6S020 предназначен для управления потоками горячего газа и масел в трубопроводах малого сечения; поршневой исполнительный механизм реализует прямое запирание седла и работу при значительных перепадах давления, при этом коэффициент пропускной способности Kv≈0,15 м3/ч указывает на ограниченную пропускную способность и ориентированность на точечное регулирование потоков. Диапазон рабочей температуры от −40 до +130 °C и максимально допустимое рабочее давление 140 бар задают пределы эксплуатационных условий.

Конструктивно клапан выполнен с поршневым запирающим элементом и электромагнитной катушкой типа HF3, обеспечивающей электропривод переключения. Подпайное присоединение под трубку диаметром 6 мм предназначено для интеграции в магистрали с соответствующим присоединительным размером и предполагает монтаж методом пайки.

В технологическом исполнении использованы традиционные методы электромагнитного управления и подпайные соединения, совокупность этих решений ориентирована на эксплуатацию в средах с высокой температурой и давлением при ограниченном пропускном сечении канала; тип катушки HF3 указывает на стандартную совместимость с индустриальными системами управления без дополнительных встроенных электронных модулей.

Клапан целесообразно применять в линиях горячего газа и масляных магистралях холодильных и технологических установок, где требуются эксплуатация при температурах и давлениях, указанных выше, а также использование трубопроводов с подпайными соединениями Ø 6 мм; малый Kv делает устройство пригодным для участков с низкими расходами рабочих сред.

Документация

Каталог продукции 2023
(20 236.60 Kb)
