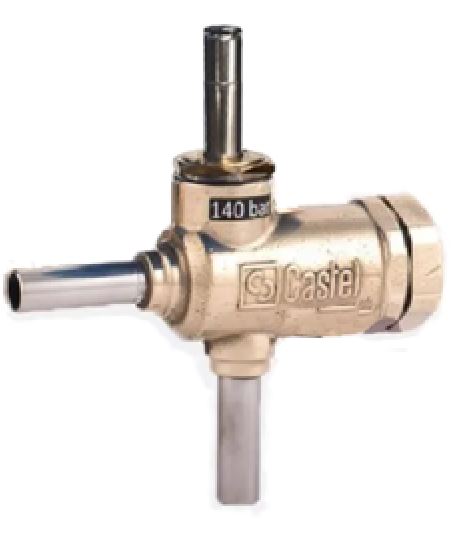

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ ДЛЯ ГОРЯЧЕГО ГАЗА И МАСЛА (1428E/M10S030)
- Артикул: 1428E/M10S030
- Бренд: Castel
- Количество штук в упаковке: 14
- Принцип действия: Поршневой исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +130
- Максимальное рабочее давление MWP Бар: 140
- Тип Катушки: HF3
- Пропускная способность Kv (m3/h): 0,32
- Соединение пайка Ø Дюймы / мм: - / 10
Описание
Электромагнитный клапан модели 1428E/M10S030 предназначен для работы с горячим газом и маслом и рассчитан на эксплуатацию в широком температурном интервале от −40 до +130 °C; расчетное рабочее давление соответствует требованиям высоконапорных систем и достигает порядка 140 бар. Пропускная способность клапана выражается коэффициентом Kv около 0,32 м3/ч, что определяет величину расхода среды при типичных для холодильных и масляных магистралях перепадах давления.
В конструкции использован поршневой исполнительный механизм, обеспечивающий надежное перекрытие потока при высоких давлениях и значительных динамических нагрузках среды. Соединение подпаивается к трубопроводу с использованием седлового посадочного диаметра 10 мм, предусмотрена установка катушки типа HF3 для электропривода клапана; компоновка узлов рассчитана на монтаж в линиях горячего газа и в масляных магистралях компрессорных установок.
Клапан применяется в системах промышленного и коммерческого холодильного оборудования, в том числе в узлах горячего газа и масляных магистралях компрессоров и установок дефроста, где требуется эксплуатация при высоких давлении и температуре среды. Совместимость по присоединению и типу катушки делает его применимым в системах, использующих стандартные пайковые соединения Ø10 мм и интерфейс катушек HF3, предусмотренных производителем Castel.
