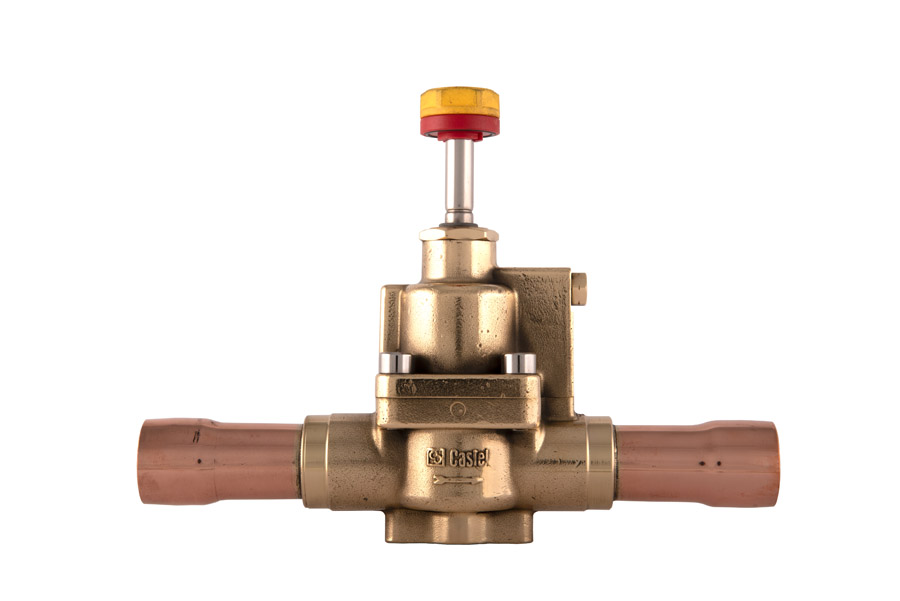

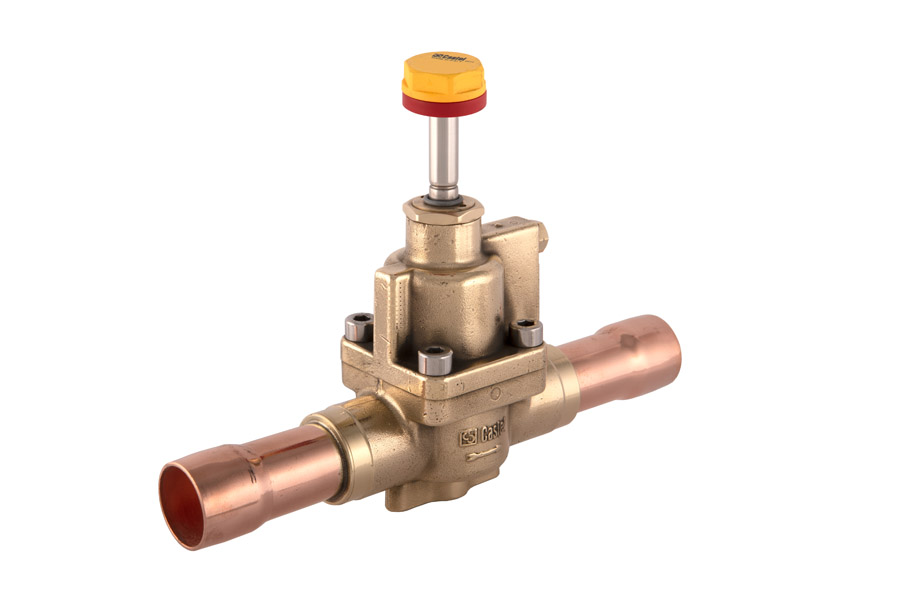

СОЛЕНОИДНЫЙ КЛАПАН БЕЗ КАТУШКИ CASTEL NO Solenoid Valve 1.1/8"ODS w/o Coil, 1198/9S
- Артикул: 1198/9S
- Бренд: Castel
- Количество штук в упаковке: 1
- Принцип действия: Поршневой исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -35 / +110
- Максимальное рабочее давление MWP Бар: 45
- Тип Катушки: HM3
- Пропускная способность Kv (m3/h): 10
- Соединение пайка Ø Дюймы / мм: 1 1/8" / -
Описание
Соленоидный клапан CASTEL 1198/9S поставляется как корпус без катушки и рассчитан на работу в диапазоне температур от −35 °C до +110 °C; максимальное рабочее давление составляет 45 бар, пропускная способность соответствует коэффициенту Kv ≈ 10 м3/ч, присоединение к трубопроводу — пайка ODS диаметром 1 1/8". Устройство совместимо с исполнением катушки типа HM3 и предназначено для установки соответствующей электромагнитной катушки пользователем.
В исполнительном механизме использован поршневой принцип действия, при котором перемещение поршня обеспечивает перекрытие или пропуск потока при наличии электромагнитного привода. Конструкция корпуса рассчитана на выполнение пайки ODS при монтаже в трубную сеть; корпус и внутренние элементы спроектированы для работы в гидравлических и газовых контурах холодильных систем с повышенными давлениями.
Клапан предназначен для применения в системах холодоснабжения и кондиционирования, включая жидкостные линии, всасывающие линии и линии горячего газа, а также технологические схемы шоковой заморозки и охлаждения жидкости, где требуются рабочие температуры и давления, соответствующие указанным параметрам. Совместимость с катушкой HM3 позволяет интегрировать клапан в существующие электромагнитные управления холодильными контурами.
