СОЛЕНОИДНЫЙ КЛАПАН БЕЗ КАТУШКИ CASTEL NO Solenoid Valve 7/8"-22mm ODS w/o Coil, 1198/7S

Описание

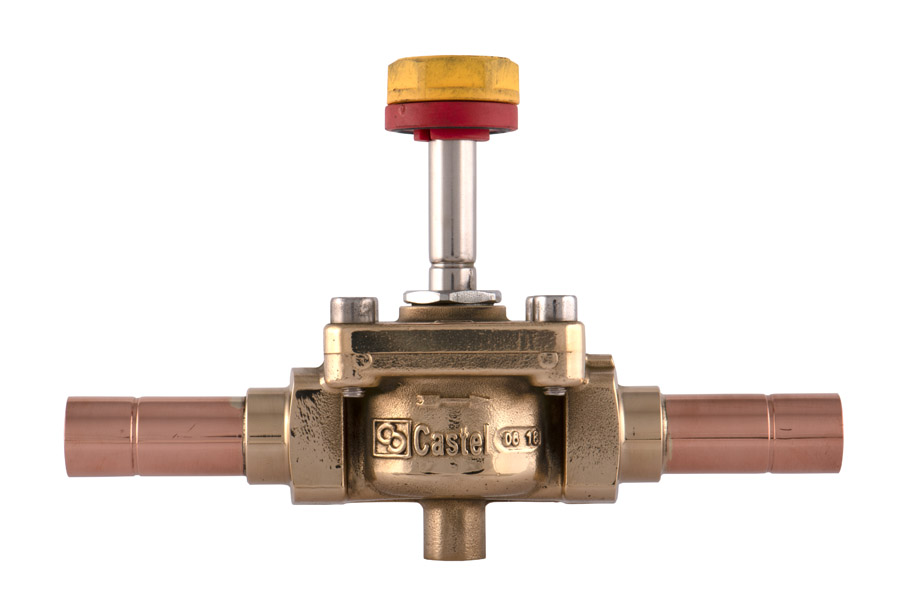

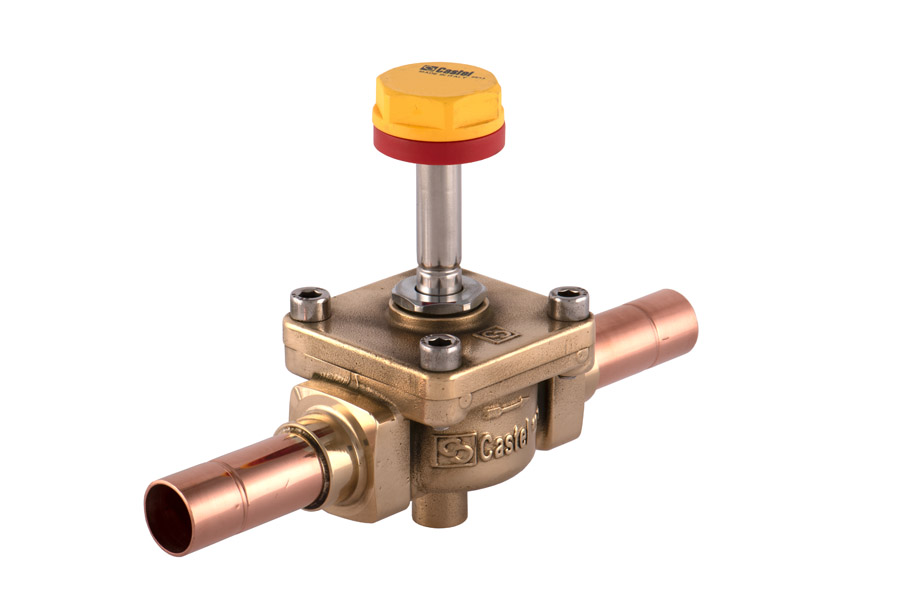

Соленоидный клапан исполнения «нормально открытый» (NO) от производителя Castel предназначен для электромагнитного управления потоками в холодильных контурах и выполнен с мембранным (диафрагменным) исполнительным механизмом; пропускная способность соответствует Kv ≈ 5,7 м3/h, рабочий температурный диапазон составляет от −35 до +105 °C, а максимальное рабочее давление — до 45 бар. Соединение рассчитано на паянную (brazed/solder) установку в трубопровод диаметром 7/8" (22 мм).

Конструкция предусматривает установку электромагнитной катушки отдельно: клапан поставляется без катушки и имеет интерфейс, совместимый с катушкой типа HM3, что обеспечивает возможность электромагнитного привода при монтаже катушки. Мембранный исполнительный механизм обеспечивает разделение рабочего канала и управляющего узла и реализует закрытие/открытие при подаче электропитания на катушку.

Технологическая реализация включает диафрагменный привод, минимизирующий протечки через седло при закрытом состоянии и повышающий устойчивость к перепадам давления; применение пайки для подключения трубопровода обеспечивает прочное и герметичное соединение, совместимое с методами монтажа холодильных магистралей. Конкретные материалы корпуса и уплотнений в предоставленных данных не указаны.

Клапан предназначен для установки в жидкостные и всасывающие линии, а также в трубопроводы горячего газа в системах холодоснабжения, шоковой заморозки, контуров охлаждения жидкости и систем кондиционирования, где требуются рабочие параметры, соответствующие приведённому диапазону температур и давлению, и использование пайки для присоединения к магистрали.

Документация

Спецификация
(138.45 Kb)
