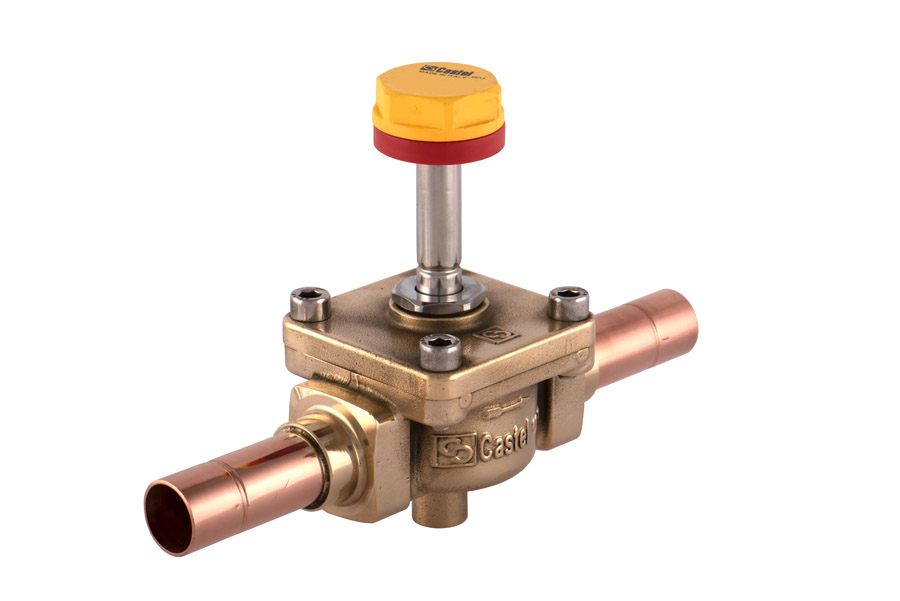

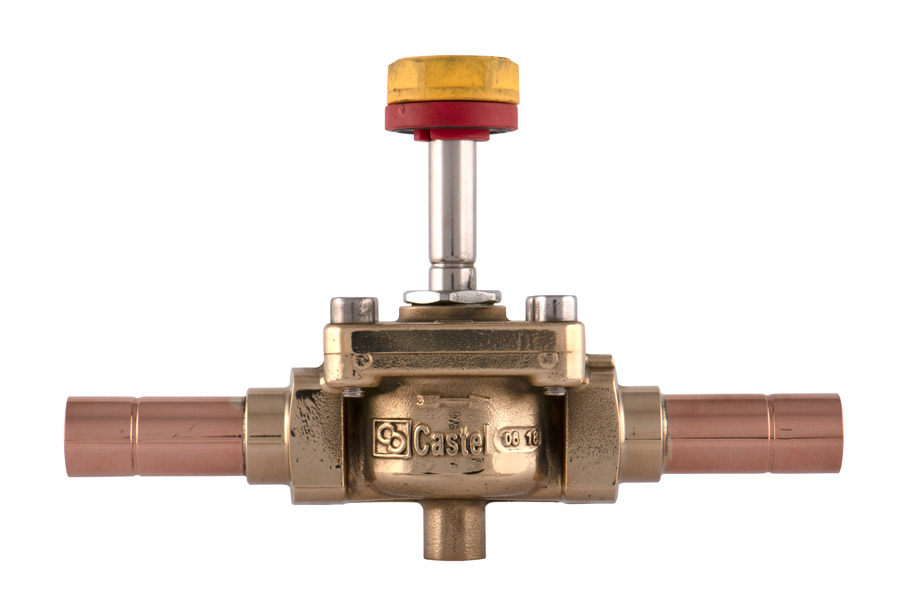

СОЛЕНОИДНЫЙ КЛАПАН БЕЗ КАТУШКИ CASTEL NO Solenoid Valve 3/4" ODS w/o Coil, 1198/6S
- Артикул: 1198/6S
- Бренд: Castel
- Количество штук в упаковке: 14
- Принцип действия: Мембранный исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -35 / +105
- Максимальное рабочее давление MWP Бар: 45
- Тип Катушки: HM3
- Пропускная способность Kv (m3/h): 4,8
- Соединение пайка Ø Дюймы / мм: 3/4" / -
Описание
Назначение и основные рабочие параметры: соленоидный клапан нормально открытого типа рассчитан на эксплуатацию в диапазоне температур от −35 до +105 °C и выдерживает рабочие давления до 45 бар; гидравлическая пропускная способность соответствует Kv ≈ 4,8 м3/ч, что определяет пропускную способность при типичных перепадах давления в холодильных контурах; присоединение для пайки выполнено по стандарту ODS с проходным размером 3/4".
Конструктивные особенности: исполнительный механизм — мембранного исполнения, реализующий разделение рабочей среды и управляющего привода; изделие поставляется без катушки управления и рассчитано на установку внешней электромагнитной катушки типа HM3, что обеспечивает возможность адаптации к различным схемам управления и напряжениям питания.
Условия применения и совместимость: применяется в холодильных системах для жидкостных и всасывающих линий, а также в линиях горячего газа — в том числе в системах холодоснабжения, шоковой заморозки, охлаждения технологических жидкостей и кондиционирования; совместимо с трубопроводной арматурой и фитингами для пайки ODS 3/4" и с управляющими катушками форм-фактора HM3.
