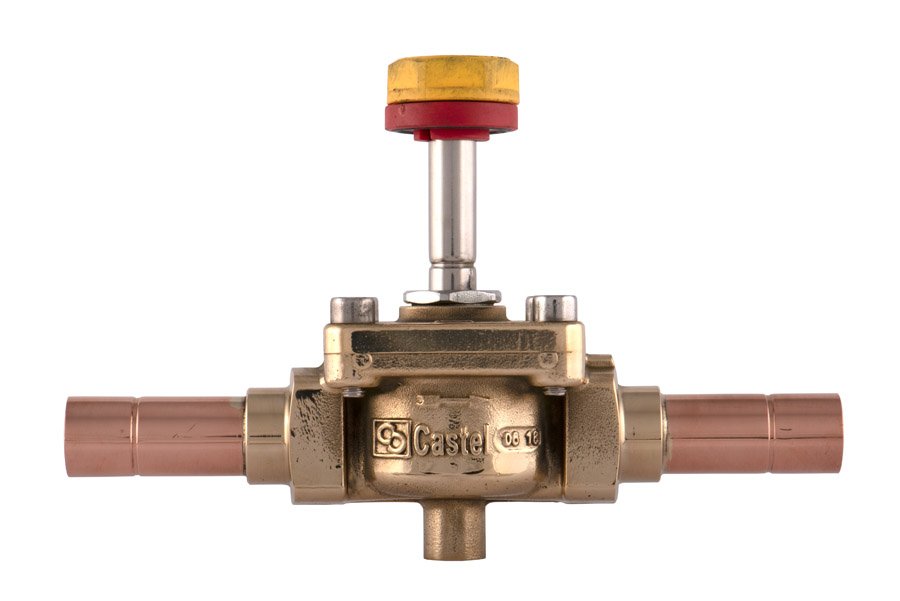

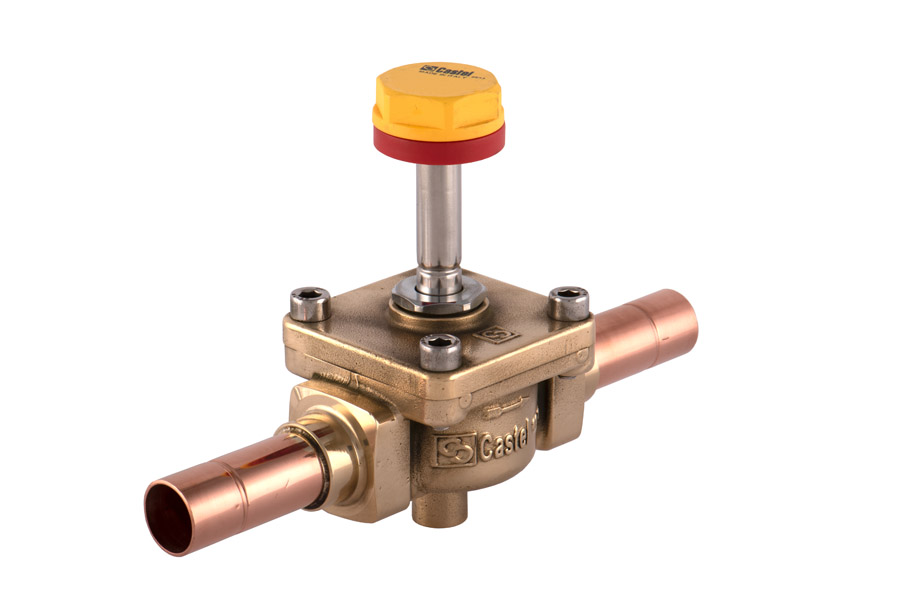

СОЛЕНОИДНЫЙ КЛАПАН БЕЗ КАТУШКИ CASTEL NO Solenoid Valve 5/8"-16mm ODS w/o Coil, 1198/5S
- Артикул: 1198/5S
- Бренд: Castel
- Количество штук в упаковке: 14
- Принцип действия: Мембранный исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -35 / +105
- Максимальное рабочее давление MWP Бар: 45
- Тип Катушки: HM3
- Пропускная способность Kv (m3/h): 3,8
- Соединение пайка Ø Дюймы / мм: 5/8" / 16
Описание
Соленоидный клапан Castel модели 1198/5S поставляется без катушки и выполнен с мембранным исполнительным механизмом; он рассчитан на работу в диапазоне температур от −35 °C до +105 °C и допускает максимальное рабочее давление до 45 бар. Пропускная способность клапана при стандартных условиях соответствует значению Kv ≈ 3,8 м3/ч, а присоединение к трубопроводу реализовано через пайку на диаметре 5/8" (16 мм).
Конструкция клапана предусматривает размещение электромагнитной катушки типа HM3, которая устанавливается отдельно; при установке катушки мембранный элемент перемещается для открытия/закрытия потока рабочей среды. Корпус и патрубки рассчитаны на монтаж методом пайки (brazing), что обеспечивает герметичное соединение с медными линиями хладагента и пригодно для включения в технологические трассы холодильных и кондиционирующих установок.
Доступные эксплуатационные параметры и конструктивное исполнение определяют области применения: установка в жидкостных и всасывающих линиях, включение в цепи горячего газа и трубопроводы промышленных холодильных систем, шоковой заморозки, систем охлаждения жидкости и кондиционирования. Для ввода в работу требуется подбор и монтаж совместимой катушки HM3 и выполнение пайки на соединениях Ø 5/8" (16 мм) с учётом предельных температур и рабочего давления.
