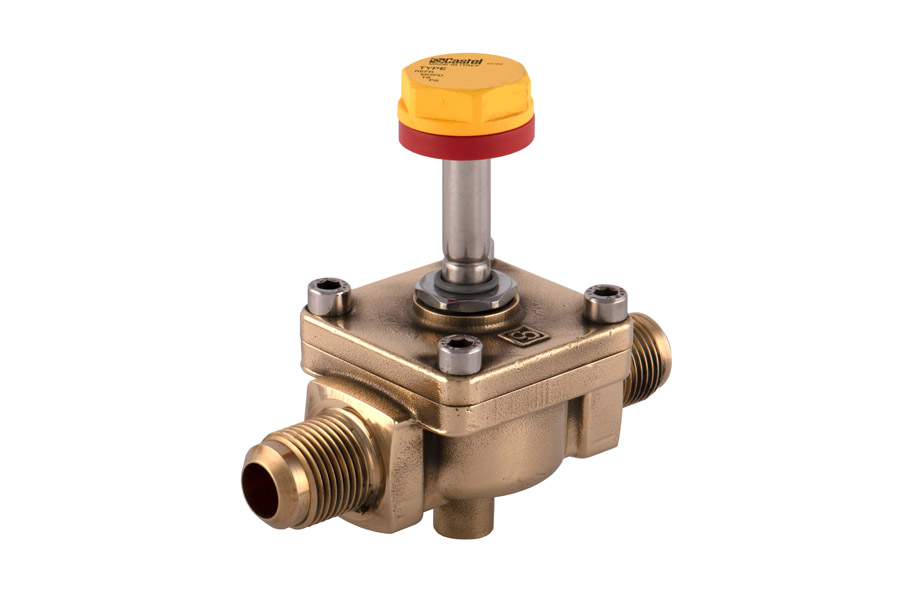

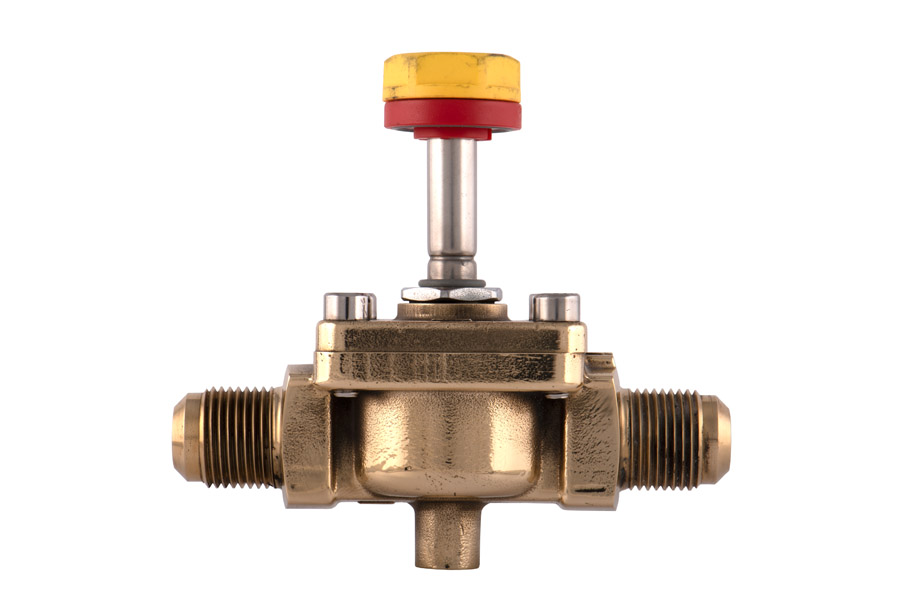

СОЛЕНОИДНЫЙ КЛАПАН БЕЗ КАТУШКИ CASTEL NO Solenoid Valve 3/4"Flare w/o Coil, 1190/6S
- Артикул: 1190/6S
- Бренд: Castel
- Количество штук в упаковке: 14
- Подсоединение 1 Резьба ВХОД дюйм: 3/4" SAE
- Принцип действия: Мембранный исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -35 / +105
- Максимальное рабочее давление MWP Бар: 45
- Подсоединение 2 Резьба ВЫХОД дюйм: 3/4" SAE
- Тип Катушки: HM3
- Пропускная способность Kv (m3/h): 4,8
Описание
Соленоидный клапан с мембранным исполнительным механизмом представляет собой запирающее устройство с расходной способностью Kv 4,8 м3/ч и присоединениями по входу и выходу под SAE‑flare 3/4", рассчитанное на рабочее давление до 45 бар и эксплуатацию при температуре среды от −35 до +105 °C.
Конструкция предусматривает плотное разделение привода и рабочей полости за счёт мембраны, управляющее действие реализуется электромагнитной катушкой; поставляется без катушки, интерфейс катушки соответствует типоразмеру HM3, подключение выполняется через фитинговые flare‑соединения.
Применена технология мембранного управления, при которой мембрана выполняет функцию исполнительного элемента и уплотнения рабочей среды от механизма привода; использование стандартных SAE‑flare присоединений обеспечивает совместимость с типовыми холодильными трассами и фитингами.
Использование ориентировано на холодильные и кондиционирующие установки, включая жидкостные и всасывающие линии, а также линии горячего газа в системах холодоснабжения, шоковой заморозки и охлаждения жидкости; при проектировании необходимо учитывать Kv и максимальное рабочее давление для корректного подбора по пропускной способности и прочностным характеристикам системы.
