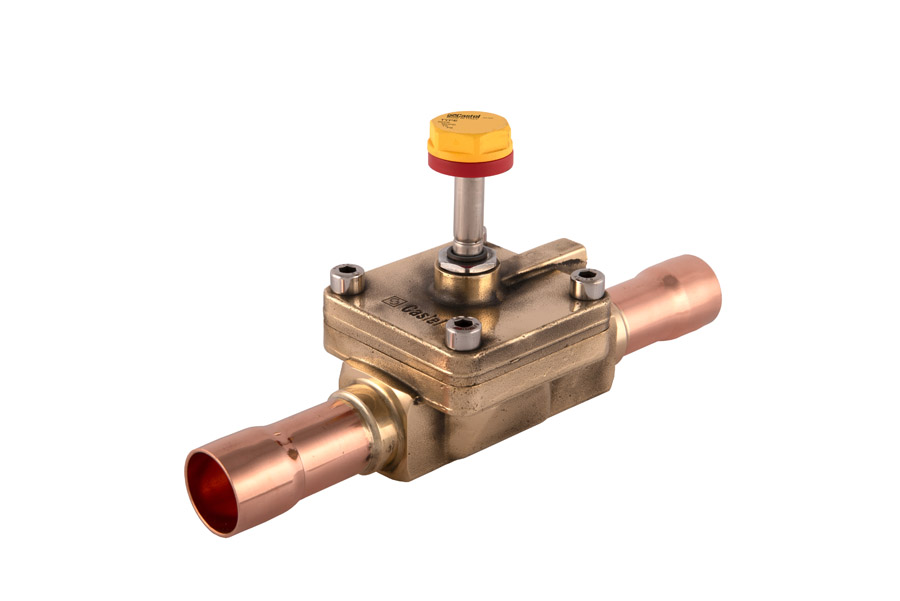

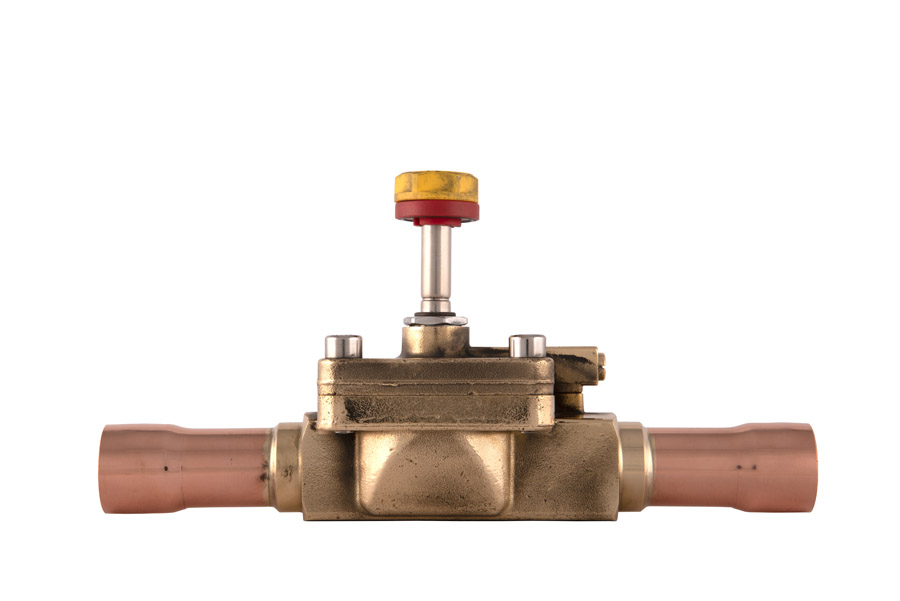

СОЛЕНОИДНЫЙ КЛАПАН БЕЗ КАТУШКИ CASTEL NO Solenoid Valve 1.1/8" ODS w/o Coil, 1178/9S
- Артикул: 1178/9S
- Бренд: Castel
- Количество штук в упаковке: 1
- Принцип действия: Мембранный исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -35 / +105
- Максимальное рабочее давление MWP Бар: 45
- Тип Катушки: HM3
- Пропускная способность Kv (m3/h): 10
- Соединение пайка Ø Дюймы / мм: 1 1/8" / -
Описание
Соленоидный клапан Castel 1178/9S поставляется без катушки управления и оснащён мембранным исполнительным механизмом, обеспечивающим перекрытие потока при электромагнитном воздействии. Расходная характеристика соответствует значению Kv ≈ 10 м3/h, максимальное допустимое рабочее давление — до 45 бар, а рабочий температурный диапазон простирается от −35 °C до +105 °C. Соединение для встраивания выполнено в формате ODS диаметром 1 1/8" для пайки в теплообменные и холодильные трубопроводы.
Конструктивно клапан рассчитан на установку внешней катушки типа HM3 (катушка в комплект поставки не входит), что позволяет отдельную комплектацию исполнительного узла и источника питания. Мембранный принцип действия обеспечивает герметичное закрытие без использования штока для прямого контакта с рабочей средой, что типично для применения в жидкостных, всасывающих линиях и линиях горячего газа.
Клапан предназначен для эксплуатации в системах холодоснабжения и кондиционирования, включая режимы с высокими давлениями и широким температурным диапазоном, таких как линии жидкого хладагента, всасывающие трубопроводы и участки горячего газа при шоковой заморозке и технологическом охлаждении; монтаж выполняется методом пайки через ODS‑соединение и требует подбора совместимой катушки HM3 и электрического управления.
