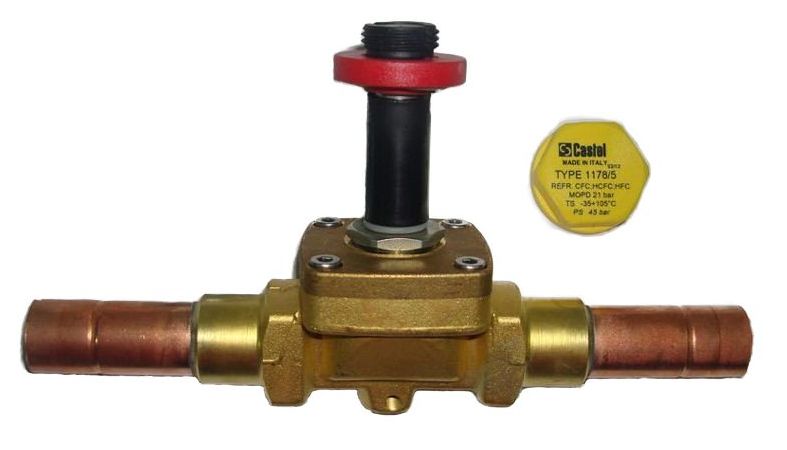

СОЛЕНОИДНЫЙ КЛАПАН Castel NO (НОРМАЛЬНО ОТКРЫТЫЙ) Solenoid Valve 5/8"-16mm ODS w/o Coil, 1178/5S
- Артикул: 1178/5S
- Бренд: Castel
- Количество штук в упаковке: 14
- Принцип действия: Мембранный исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -35 / +105
- Максимальное рабочее давление MWP Бар: 45
- Тип Катушки: HM3
- Пропускная способность Kv (m3/h): 2,61
- Соединение пайка Ø Дюймы / мм: 5/8" / 16
Описание
Соленоидный клапан Castel 1178/5S представляет собой нормально открытый исполнительный узел с мембранным приводом, предназначенный для монтажа путем пайки на трубопровод Ø 5/8" (16 мм). Клапан рассчитан на рабочую температуру от −35 °C до +105 °C и допускает эксплуатацию при максимальном рабочем давлении до 45 бар; гидравлическая пропускная способность описывается коэффициентом Kv ≈ 2,61 м³/ч, что используется при гидравлическом расчёте системы.
Конструктивно клапан выполнен в варианте «normally open»: при отсутствующей подаче на катушку седло/мембрана находятся в открытом положении, а при подаче электропитания происходит запирание проходного сечения. Привод реализован через мембранный исполнительный механизм, обеспечивающий герметизацию раздела рабочей среды и управляющей части; устройство поставляется без электрической катушки и рассчитано на установку катушки типа HM3.
Назначение устройства охватывает элементы холодильных контуров: жидкостные и всасывающие линии, трубопроводы горячего газа, процессы быстрой заморозки, охлаждения жидкости и технологические узлы систем кондиционирования; совместимость с типичным пайочным монтажом 16 мм и предусмотренная пропускная способность позволяют учитывать клапан при проектировании холодильных и климатических систем.
