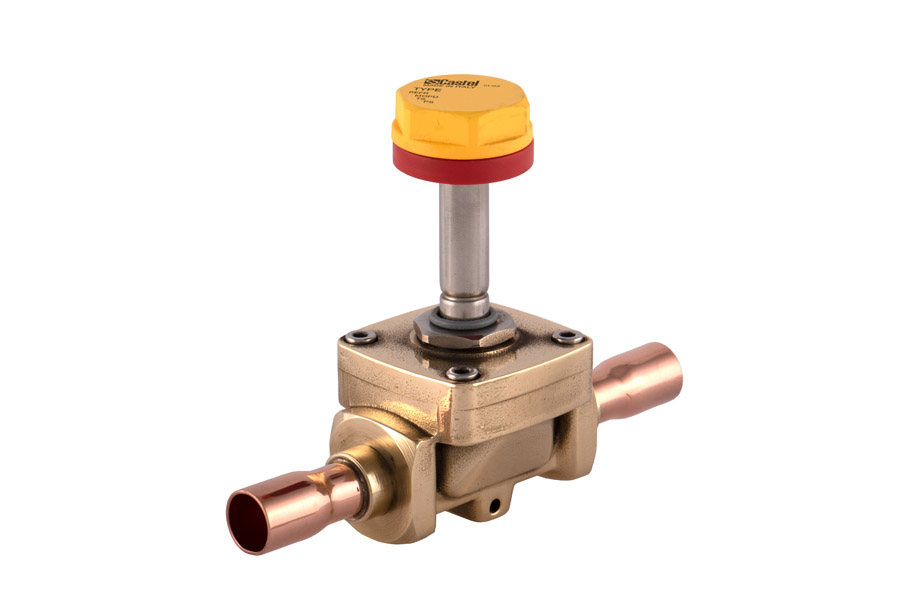

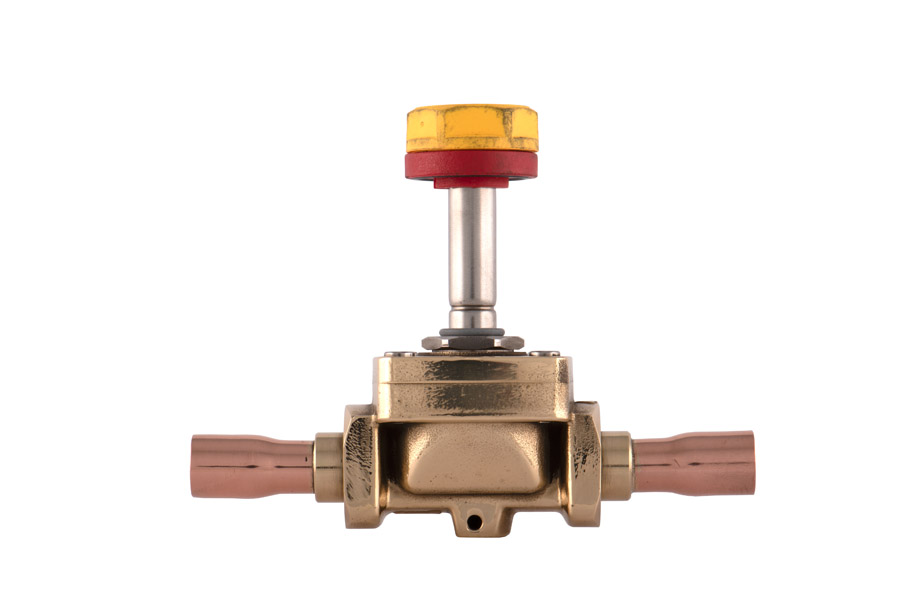

СОЛЕНОИДНЫЙ КЛАПАН БЕЗ КАТУШКИ CASTEL NO Solenoid Valve 1/2" ODS w/o Coil, 1178/4S
- Артикул: 1178/4S
- Бренд: Castel
- Количество штук в упаковке: 14
- Принцип действия: Мембранный исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -35 / +105
- Максимальное рабочее давление MWP Бар: 45
- Тип Катушки: HM3
- Пропускная способность Kv (m3/h): 2,2
- Соединение пайка Ø Дюймы / мм: 1/2" / -
Описание
Клапан нормально открытого типа с мембранным (диафрагменным) исполнительным механизмом предназначен для электрического дистанционного перекрытия теплоносителя; пропускная способность составляет примерно 2,2 м³/ч, что определяет его производительность в типичных холодильных контурах. Рабочий диапазон температур от −35 °C до +105 °C и максимальное рабочее давление до 45 бар задают условия эксплуатации при низких и повышенных температурах и при значительных избыточных давлениях. Соединение для монтажа выполнено как пайка ODS диаметром 1/2", поставка осуществляется без катушки, при этом применима катушка формата HM3.
Конструктивно клапан реализован с разделением рабочей среды и исполнительного узла за счёт мембранного привода, что обеспечивает герметизацию и минимизирует контакт электромагнитной части с рабочей средой. Нормально открытое исполнение означает, что при отсутствии катушки затвор находится в открытом положении; установка катушки HM3 обеспечивает перевод в закрытое состояние. Монтаж предусматривает пайку по ODS, обеспечивающую прочное и герметичное соединение с трубопроводом.
Клапан предназначен для применения в системах холодоснабжения и кондиционирования, включая жидкостные линии, всасывающие линии и линии горячего газа, а также в установках шоковой заморозки и системе охлаждения технологических жидкостей пищевого и промышленного назначения. При интеграции в холодильные схемы следует учитывать требования по температурному режиму, предельному давлению и необходимость установки совместимой катушки HM3 и выполнения пайки ODS диаметром 1/2".
