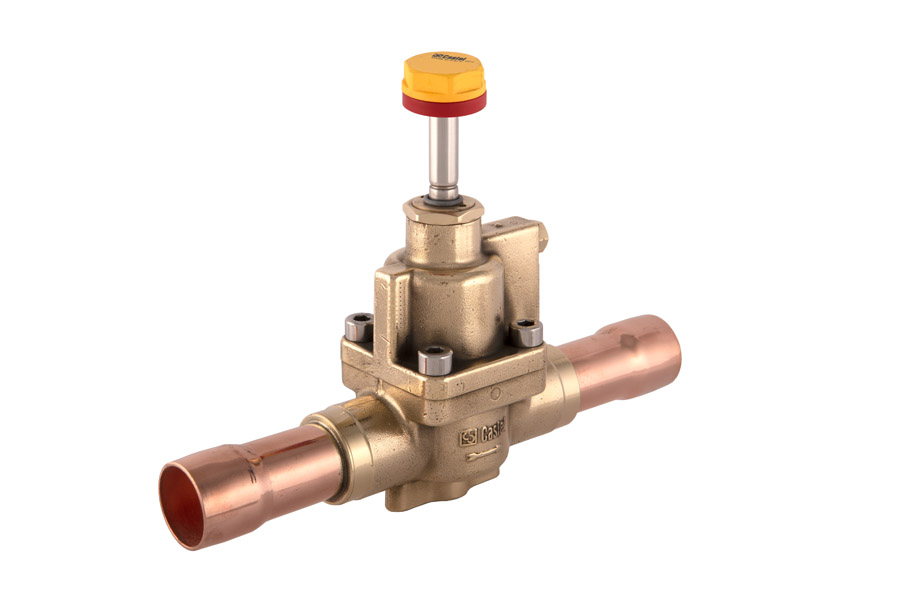

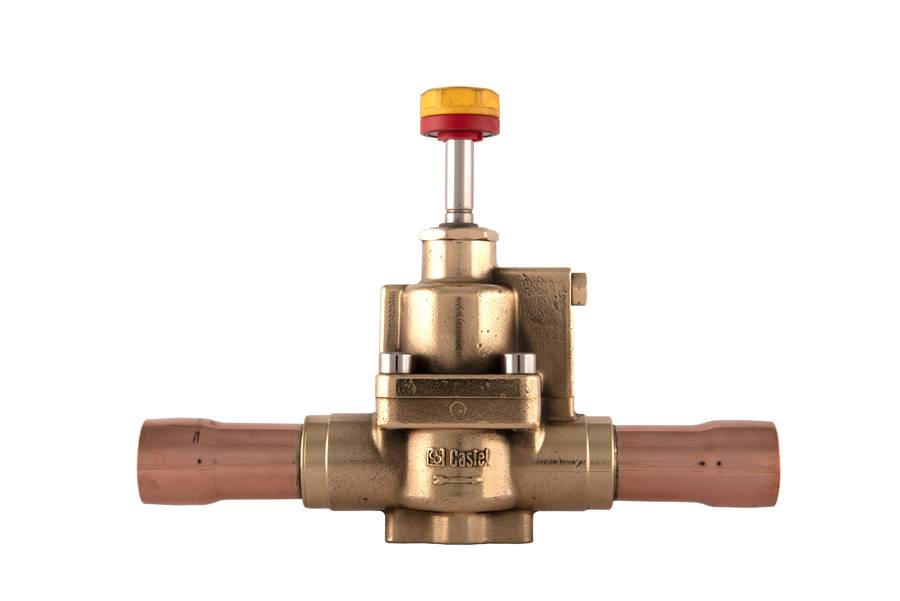

СОЛЕНОИДНЫЙ КЛАПАН БЕЗ КАТУШКИ CASTEL NO Solenoid Valve 1.5/8" ODS w/o Coil, 1178/13S
- Артикул: 1178/13S
- Бренд: Castel
- Количество штук в упаковке: 1
- Принцип действия: Поршневой исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -35 / +110
- Максимальное рабочее давление MWP Бар: 45
- Тип Катушки: HM3
- Пропускная способность Kv (m3/h): 25
- Соединение пайка Ø Дюймы / мм: 1 5/8" / -
Описание
Соленоидный клапан Castel, модель 1178/13S, выполнен с поршневым исполнительным механизмом и предназначен для включения/выключения потока в жидкостных, всасывающих и горячегазовых линиях холодильных и климатических систем; нормативная пропускная способность заявлена как Kv 25 м3/ч, рабочий диапазон температур составляет от −35 до +110 °C, а максимально допустимое рабочее давление — до 45 бар.
Конструкция предусматривает подготовку под пайку по наружному диаметру трубопровода (ODS) диаметром 1 5/8", что обеспечивает стационарное соединение в трубных трассах; внутри применён поршневой запирающий узел, рассчитанный на работу при высоких перепадах давления и обеспечивающий герметичное перекрытие потока при выключенном электроприводе. Корпус имеет стандартное исполнение под установку электромагнитной катушки типа HM3, поставляемой отдельно.
Соединение ODS ориентировано на интеграцию с медными трубопроводами холодильных контуров и выполнение сварно-пайочных операций, применяемых при монтаже холодильного оборудования; конструктивные элементы управления потоком (поршень и седло) выполнены и обработаны с учётом обеспечения заявленной пропускной способности и работоспособности при указанных температурно-давлениих режимах.
Применение соответствует задачам промышленного и коммерческого холода: включение/перекрытие жидкостных линий, всасывающих линий компрессоров и магистралей горячего газа в системах холодоснабжения, шоковой заморозки, системах охлаждения технологических жидкостей и кондиционирования; для электропривода требуется катушка форм-фактора HM3, поставляемая отдельно и соответствующая электрическим требованиям системы.
