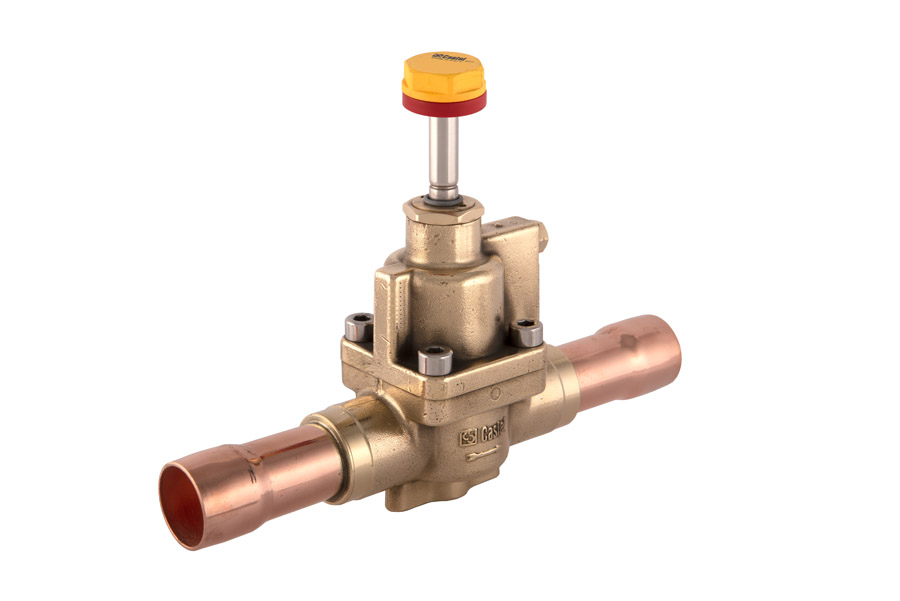

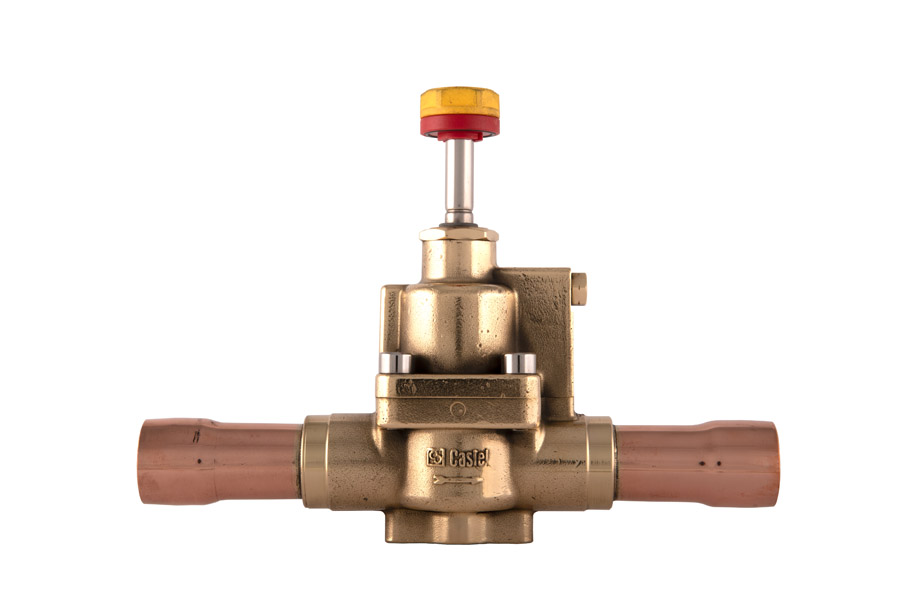

СОЛЕНОИДНЫЙ КЛАПАН БЕЗ КАТУШКИ CASTEL NO Solenoid Valve 1.3/8"-35mmODS w/oCoil, 1178/11S
- Артикул: 1178/11S
- Бренд: Castel
- Количество штук в упаковке: 1
- Принцип действия: Поршневой исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -35 / +110
- Максимальное рабочее давление MWP Бар: 45
- Тип Катушки: HM3
- Пропускная способность Kv (m3/h): 16
- Соединение пайка Ø Дюймы / мм: 1 3/8" / 35
Описание
Клапан с поршневым исполнением запирающего узла предназначен для применения в холодильных и климатических контурах; рабочий диапазон по температуре составляет −35…+110°C, максимальное рабочее давление — 45 бар, пропускная способность характеризуется коэффициентом Kv ≈ 16 м3/ч, присоединение к трубопроводу реализовано через наружную пайку диаметром 35 мм (1 3/8").
Внутренний механизм основан на поршневом исполнительном элементе, конструкция рассчитана на установку в жидкостные линии, всасывающие участки и трубопроводы горячего газа; управление обеспечивается установкой электромагнитной катушки на посадочное место клапана, при наличии катушки происходит электропривод открытия/закрытия.
Соединение с трубопроводом — ODS (наружная пайка) Ø 35 мм, посадочный интерфейс для электромагнитной катушки соответствует типу HM3; изделие поставляется без катушки, что предполагает ее последующую установку в соответствии со спецификацией интерфейса.
Применяется в системах холодоснабжения, шоковой заморозки, в контурах охлаждения технологических жидкостей и в системах кондиционирования воздуха; значения Kv, рабочего давления и температурного диапазона используются при расчете пропускных способностей и выборе места установки в зависимости от режимов работы системы.
