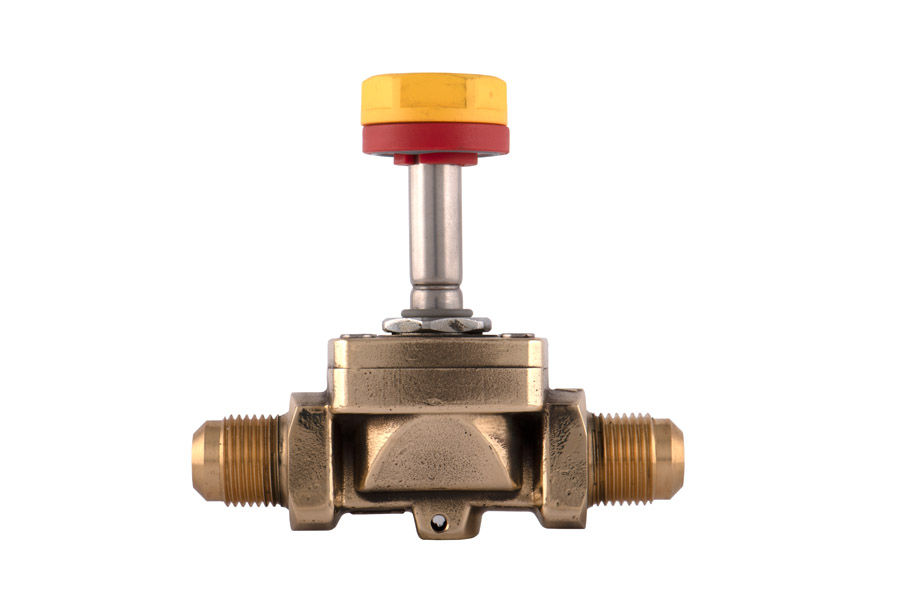

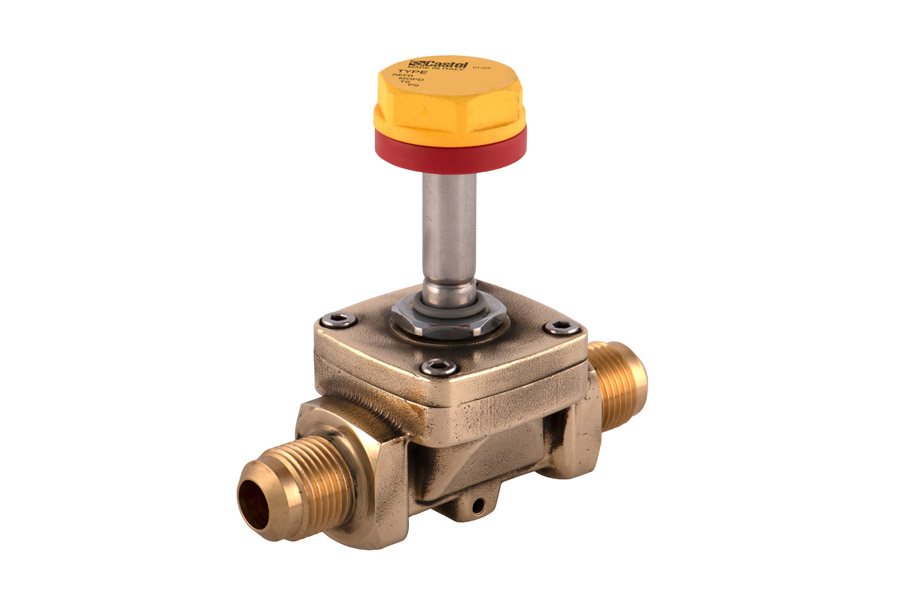

СОЛЕНОИДНЫЙ КЛАПАН БЕЗ КАТУШКИ CASTEL NO Solenoid Valve 5/8"Flare w/o Coil, 1170/5S
- Артикул: 1170/5S
- Бренд: Castel
- Количество штук в упаковке: 24
- Подсоединение 1 Резьба ВХОД дюйм: 5/8" SAE
- Принцип действия: Мембранный исполнительный механизм
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -35 / +105
- Максимальное рабочее давление MWP Бар: 45
- Подсоединение 2 Резьба ВЫХОД дюйм: 5/8" SAE
- Тип Катушки: HM3
- Пропускная способность Kv (m3/h): 2,61
Описание
Рабочий температурный диапазон изделия обеспечивает эксплуатацию при температурах от −35 °C до +105 °C; максимальное допустимое рабочее давление — 45 бар. Гидравлическая пропускная способность клапана по коэффициенту проницаемости соответствует Kv ≈ 2,61 м3/ч, что определяет его способность поддерживать требуемый расход при типичных перепадах давления в холодильных контурах. Соединения входной и выходной линий выполнены под фланцевое SAE-пайковое (flare) присоединение диаметром 5/8".
Клапан представляет собой соленоидный вентиль с мембранным исполнительным механизмом, рассчитанным на герметичное перекрытие и переключение потока хладагента в жидкостных, всасывающих линиях и трубопроводах горячего газа. Конструкция поставляется без катушки индуктивности и выполнена для установки катушки типа HM3, что позволяет интегрировать электромагнитный привод с требуемыми электротехническими параметрами в процессе монтажа.
Принцип работы основан на мембранно-поршневой схеме исполнения, обеспечивающей изоляцию рабочей среды от электромагнитного привода и снижению утечек через седловую группу; применено стандартное фланцевое SAE-исполнение для упрощения монтажных работ в существующих трубопроводах. Тип катушки, предусмотренный конструктивно — HM3, определяет требования к габаритам и способу крепления электромагнитного узла.
Клапан применяется в системах холодоснабжения, шоковой заморозки, системах охлаждения жидкостей и системах кондиционирования для управления потоками хладагента в жидкостных и газовых линиях; совместим с монтажными схемами, использующими 5/8" SAE flare-подсоединения и электромагнитные приводы форм-фактора HM3.
